Bezpečnostní dveře se
skrytou zárubní

FORTIUS SAFETY RC 2

FORTIUS SAFETY RC 2 – BEZPEČNOSTNÍ SYSTÉM DVEŘÍ SE SKRYTOU ZÁRUBNÍ

dostupné ve variantě s požární odolností

Pro jmenovitou výšku průchodu do 2 600 mm

Univerzální pro sádrokarton i zdivo

Dostupné s akustickým útlumem až 33 dB.

minimálně 6 jistících bodů

CERTIFIKOVÁNO PRO ČR a SR

bezpečnostní dveře se skrytou zárubní certifikované ve 2. bezpečnostní třídě

  1. ZÁMEK A PROTIPLECH

    standard:
    – tříbodový hákový zámek, rozteč 72mm
    – protiplech KFV pro hákový zámek
    – funkce zámku PANIKOVÁ dle DIN EN179
    volitelné:
    – elektromech. zámek EL 566, rozteč 72mm
    – elektromotorický zámek EL 520, rozteč 72mm
    – protiplechy EA 324 a EA 306

  2. SKRYTÉ 3D PANTY

    standard:
    – standard: Anselmi 506 v počtu 3-5 ks dle jmenovité výšky

  3. BEZPEČNOSTNÍ JISTÍCÍ TRNY

    standard:
    – osazeny na pantové straně nad 3D pantem, jistí
    proti vysazení bezpečnostního křídla, zapadají do protiplechu ve
    skryté zárubni

  4. SKRYTÝ SAMOZAVÍRAČ

    volitelné:
    – samozavírač bez aretace instalovaný do bezpečnostního dveřního křídla i zárubně

  5. ROZPOJITELNÁ KABELOVÁ PRŮCHODKA

    volitelné:
    průchodka vždy při použití zámku EL 566, 520, součástí průchodky je kabeláž

  6. PADACÍ PRÁH

    volitelné:
    výsuvný práh PLANET, vždy při použití dveří s protihlukovou odolností

  7. DOPLŇKY

    volitelné:
    kukátko
    okopový plech

1
2
3
4
5
1

ZÁMEK A PROTIPLECH

2

SKRYTÉ 3D PANTY

3

SKRYTÝ SAMOZAVÍRAČ

4

ROZPOJITELNÁ KABELOVÁ PRŮCHODKA

5

PADACÍ PRÁH

  • univerzální pro zdivo i SDK příčky s otevíráním dovnitř i ven z chráněného prostoru

  • v případě varianty do SDK příčky je nutná koordinace s požadavky dodavatele systému bezpečnostní konstrukce příčky

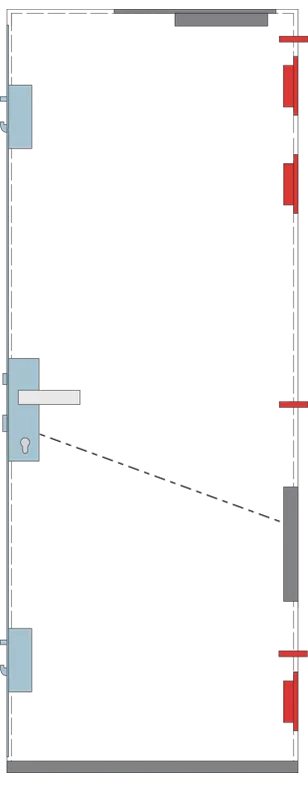

  • 6 bodové uzamykání – 2 pružné střelky automaticky aretují křídlo již při dovření, bezpečnost a těsné uzavření
    zajistí 2 otočné háky ovládané převodem

  • na pantové straně zárubně osazeny jistící trny proti vysazení křídla zapadající do protiplechu zárubně

  • dveře nutno osadit vrchním kováním ve třídě bezpečnosti 3, seznam bezpečnostního kování na www.dorsis.cz

  • dveře je možno vyrobit v odstínu RAL, dýhované, CPL i HPL laminátu; individuálně jsou možné i barevné
    varianty (jednoho typu materiálu) na vnější/vnitřní straně křídla

  • možné i v provedení s protihlukovou odolností do Rw až 33 dB a protipožární odolností EI/EW 30 DP3

  • bezpečnostní skrytá zárubeň je ukotvena pomocí turbo šroubů přes kovový příložník upevněný k rámu zárubně,
    spára kolem zárubně je utěsněna PUR pěnou patřičné odolnosti (standardní, protipožární)

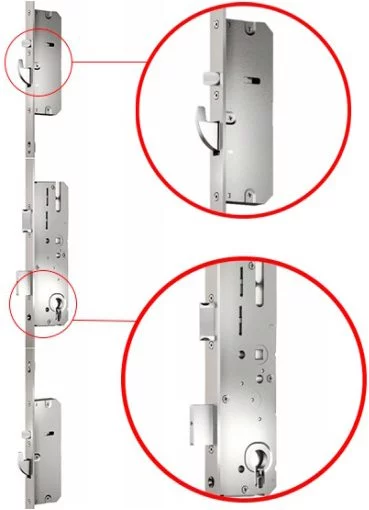

vícebodový hákový zámek s automatickou střelkou

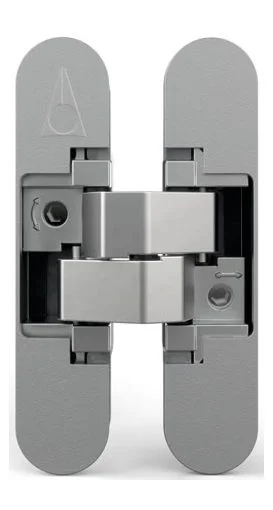

skryté 3D panty Anselmi 506

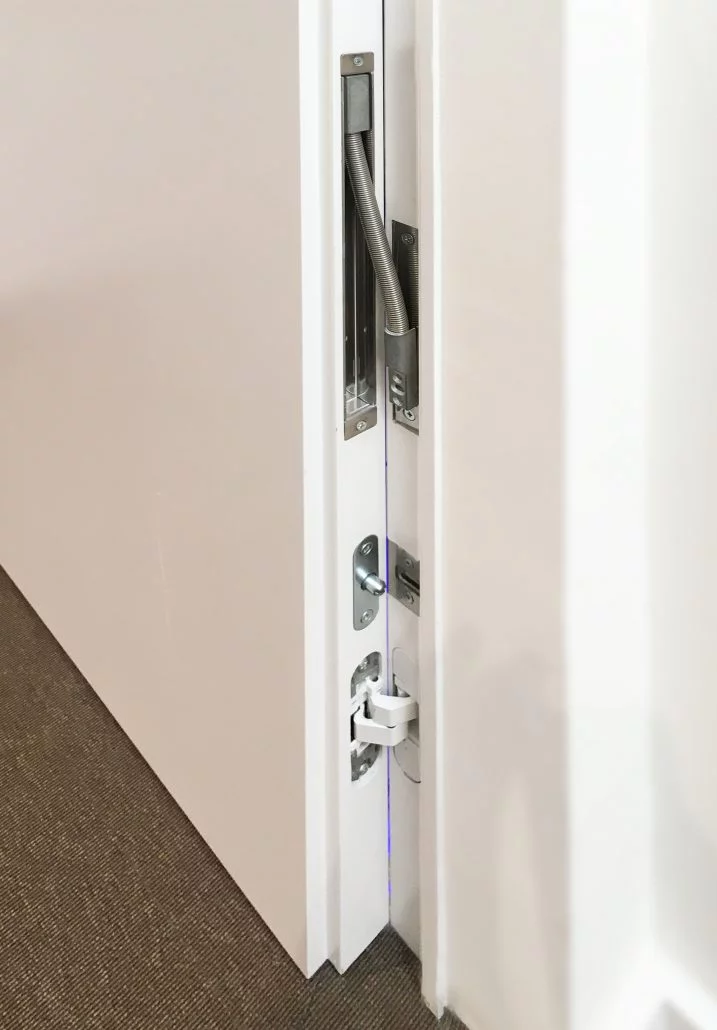

rozpojitelná kabelová průchodka

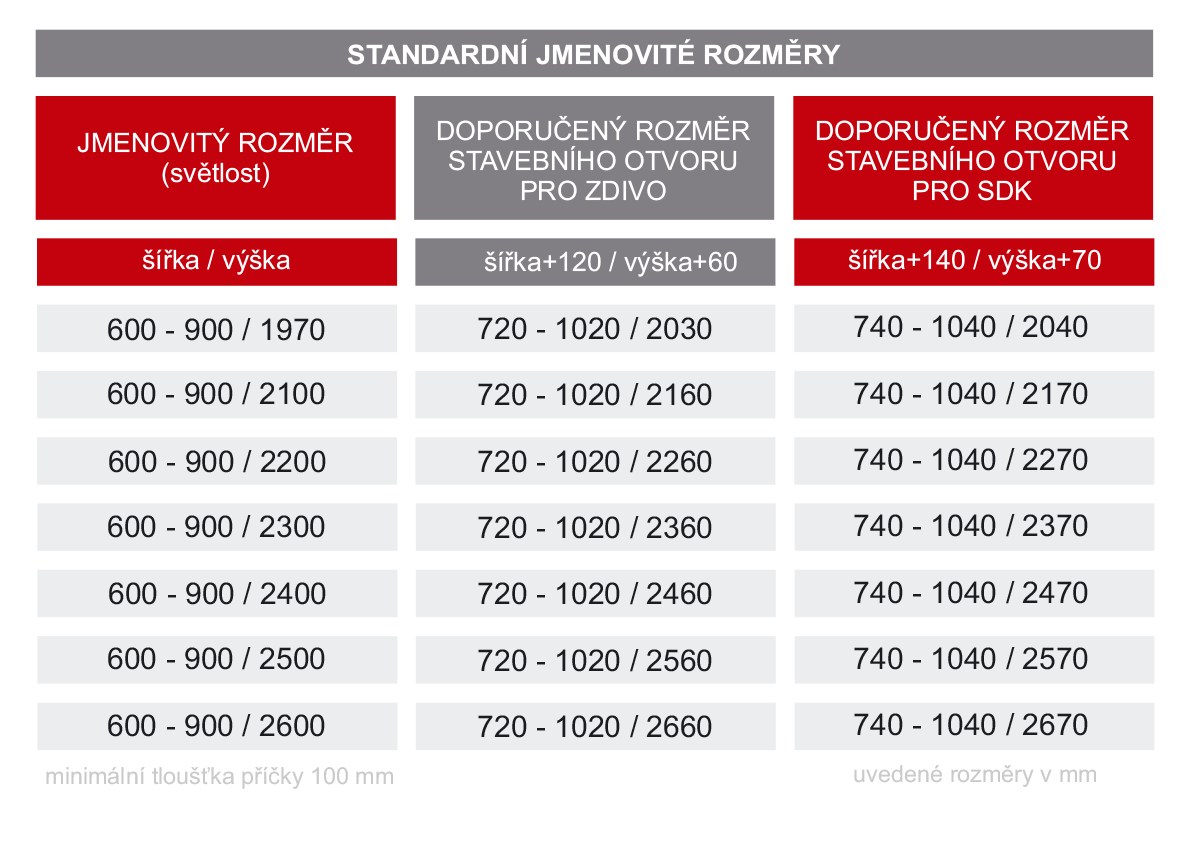

  • jiné jmenovité výšky a šířky 901-1050 mm u dveří a skrytých zárubní dle
    individuální kalkulace s prodlouženým termínem dodání

  • mezirozměry šířky 700-900 mm u dveří a skrytých zárubní bez příplatku

  • u dveří s otevíráním DOVNITŘ je nutné vytvořit ve špaletě odsazení 13 mm
    z důvodu výhradního použití zámku s klasickou (nemagnetickou) střelkou;
    u dveří bez protipožární odolnosti je možno použít speciální profil XR

Příslušenství k bezpečnostním dveřím a skrytým zárubním FORTIUS SAFETY RC 2

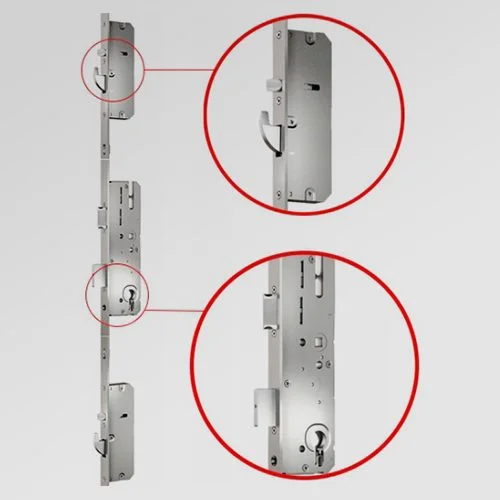

bezpečnostní dveřní mechanický vícebodový zámek

– široká variabilita základního zámku
– bezpečnostní zámek se střelkou a závorou
– v horní a dolní části doplněný o háky
– univerzální pro levé i pravé dveře

SKRYTÉ PANTY 3D
– možnost seřízení pantů ve 3 osách
– univerzální provedení pro levé i pravé dveře
– viditelná část pantů a krytky v povrchové úpravě bílá, černá nebo matný nikl
– úhel otevření křídla 180°

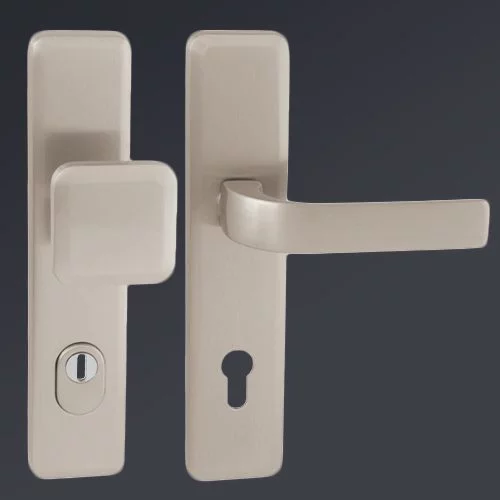

BEZPEČNOSTNÍ DVEŘNÍ KOVÁNÍ
– možnost jednotného vzhledu s křídlem
– originální design klik firem M&T, Griffwerk, Formani
– výběr z několika druhů povrchové úpravy
– možnost řešení bez spodní rozety

– Bezpečnostní kliky jsou podloženy certifikátem bezpečnosti  ve třídě 3 a 4

Bezpečnostní kliky se vyznačují vysokou odolností proti mechanickému poškození

TĚSNĚNÍ SKRYTÉ ZÁRUBNĚ
– zvyšuje komfort zvukové a tepelné izolace
– snadná instalace těsnění do drážky v zárubni
– dostupné barvy bílá, šedá, černá

VÝSUVNÝ PADACÍ PRÁH DVEŘNÍHO KŘÍDLA
– zvyšuje komfort zvukové a tepelné izolace
– rozsah dotěsnění spáry pod křídlem 7-18mm
– aktivuje se až v poloze zavřeného křídla
– nenarušuje design křídla, integrován ve spodní hraně

SKRYTÝ SAMOZAVÍRAČ DVEŘNÍHO KŘÍDLA
– komfortní zavírání křídla do zárubně
– pohodlný, tichý chod samozavírače
– nenarušený design kompletu dveří a zárubně

POVRCHOVÁ ÚPRAVA A ROZMĚRY DVEŘÍ
– volba ze škály odstínů dle RAL, přírodních dýh, laminátů CPL i HPL
– mezirozměry dveřních křídel bez příplatku

POVRCHOVÁ ÚPRAVA
– možnost škály barev dle vzorníku RAL

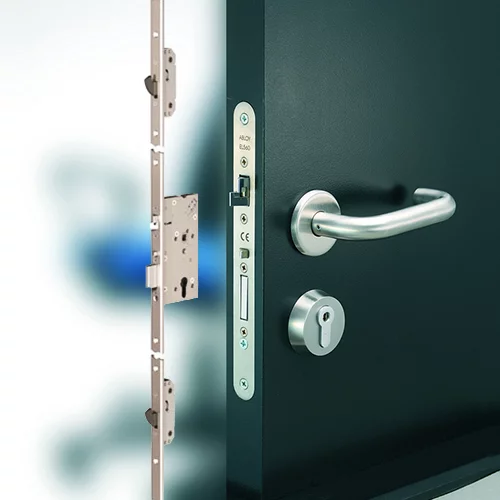

ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK EL 566

– Pro vnitřní i venkovní plné dveře.

– Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.

– Dělený čtyřhran kliky – možnost volitelné funkce vnitřní a vnější kliky.

– Určen pro vstupní, únikové, požární i průchodové dveře – volitelná funkce zámku, viz. “Možnosti nastavení zámku”.

– Lze použít do požárně odolných dveří – režim “fail-safe” – zámek je bez napájení oboustranně prostupný.

Skrytá zárubeň FORTIUS SAFETY RC2 otevíravá dovnitř – ven SDK

Skrytá zárubeň FORTIUS SAFETY RC2 otevíravá dovnitř – ven ZDIVO
