skrytá podlahová lišta LINUS 13 pro sdk
skrytá podlahová lišta LINUS

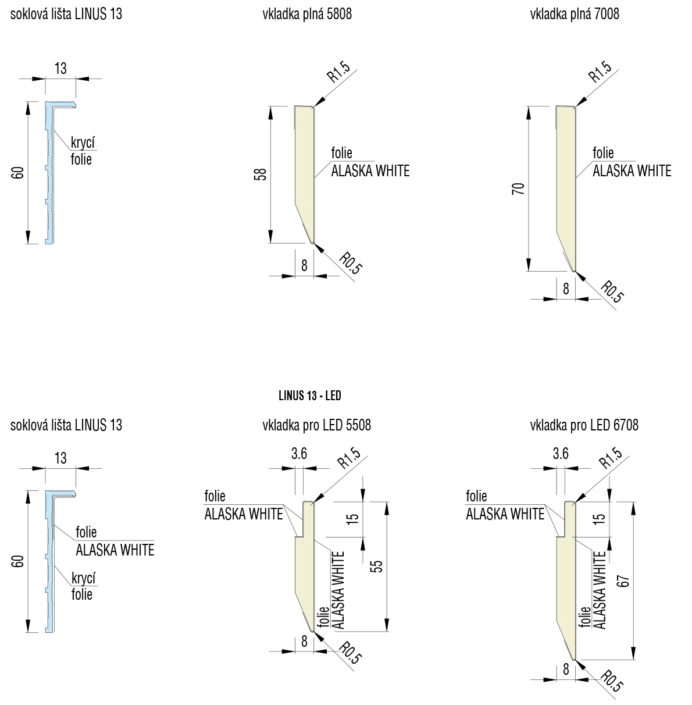

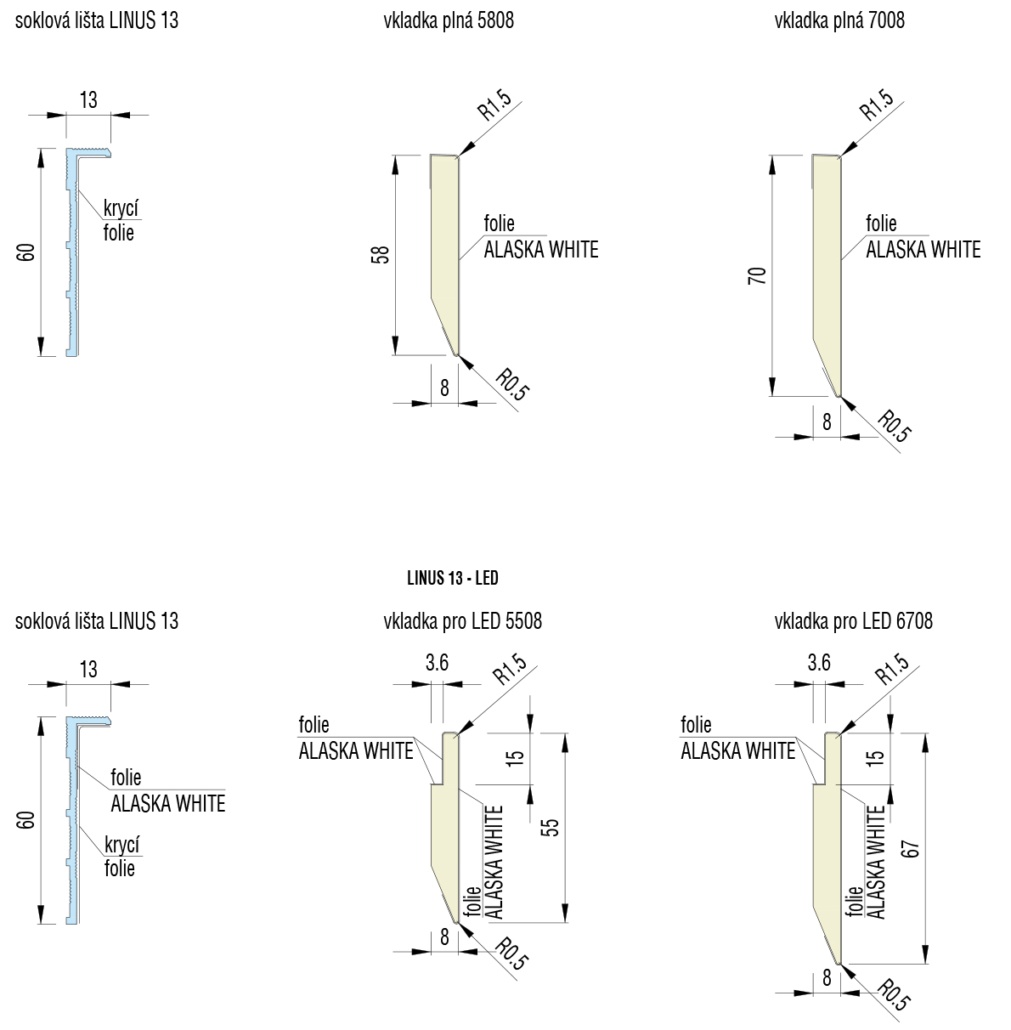

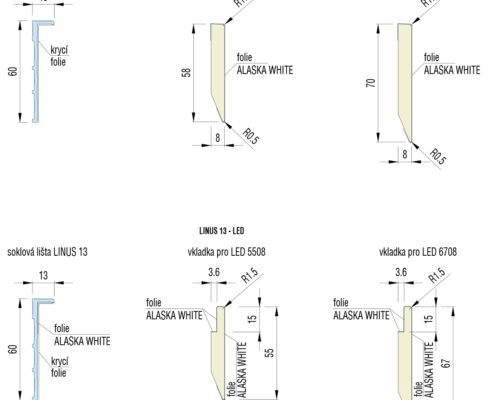

LINUS 13

LINUS 13
profil určený k zaomítání do zděných příček i k opláštění SDK desek tloušťky 12,5 mm u suché výstavby, umožňuje vložit vkladku tloušťky 10 mm, délka soklové lišty 2400 mm.

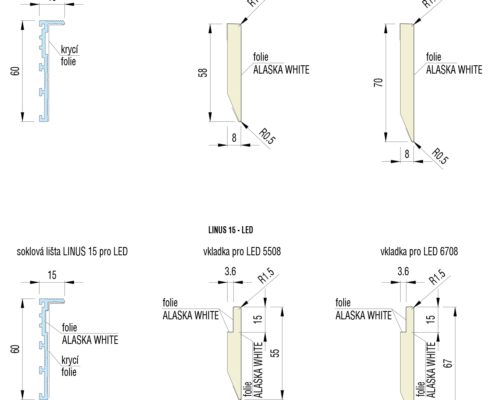

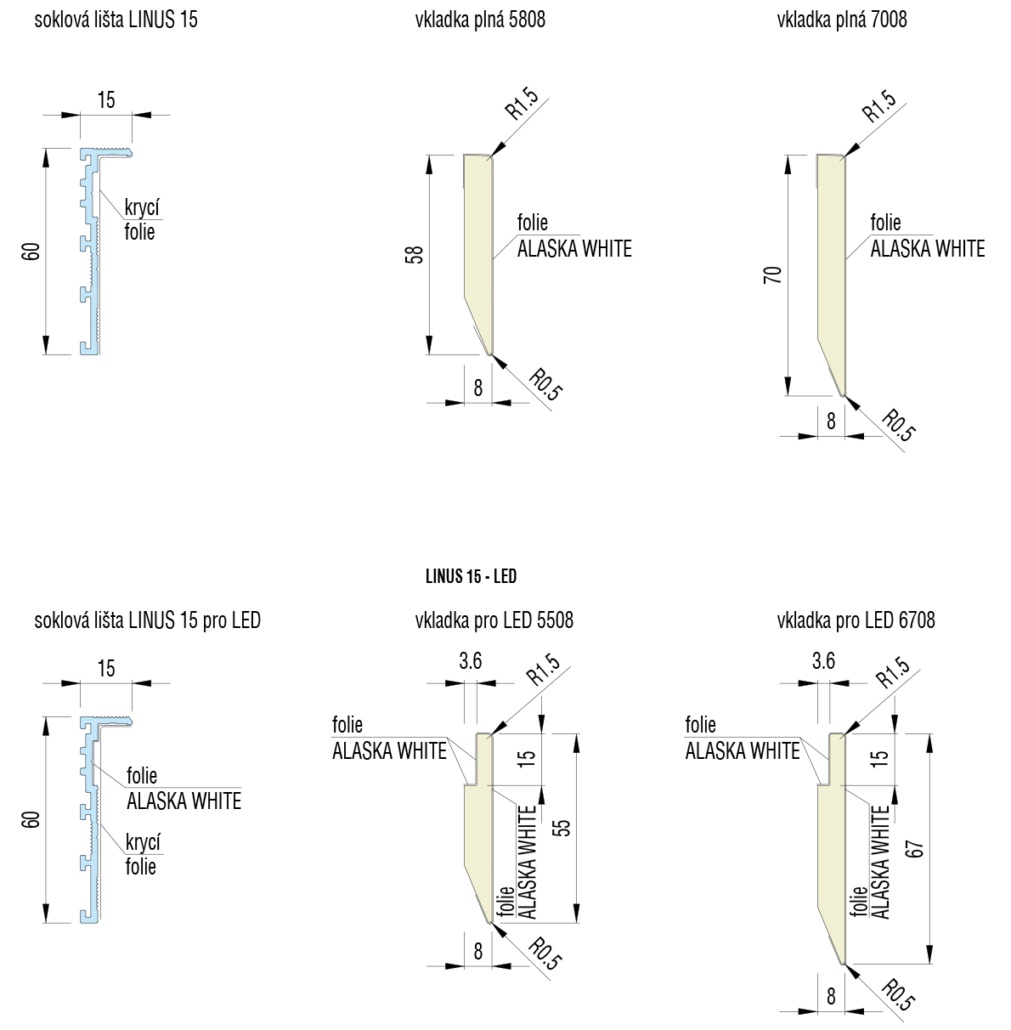

LINUS 15

LINUS 15
profil určený k zaomítání do zděných příček i k opláštění SDK desek tloušťky 15 mm u suché výstavby, umožňuje vložit vkladku tloušťky 9 mm, délka soklové lišty 2400 mm.
Skryté soklové lišty jsou vyráběny ze slitin hliníku dle EN-AW 6060 a tepelně zpracovány ve stavu T6, zaručují dobrou odolnost vůči atmosférickým a chemickým vlivům.

LINUS LED

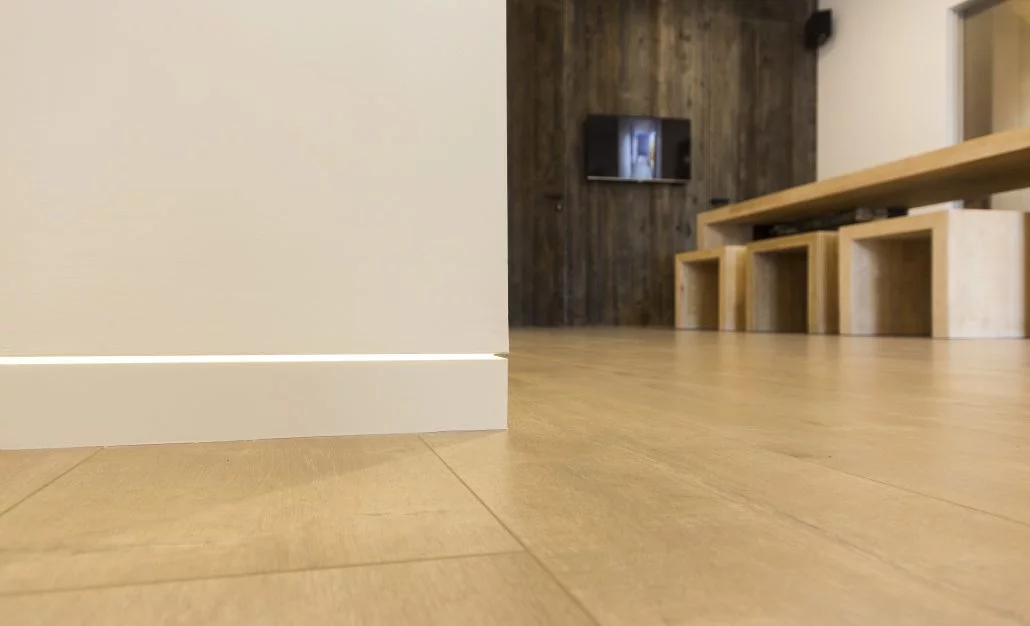

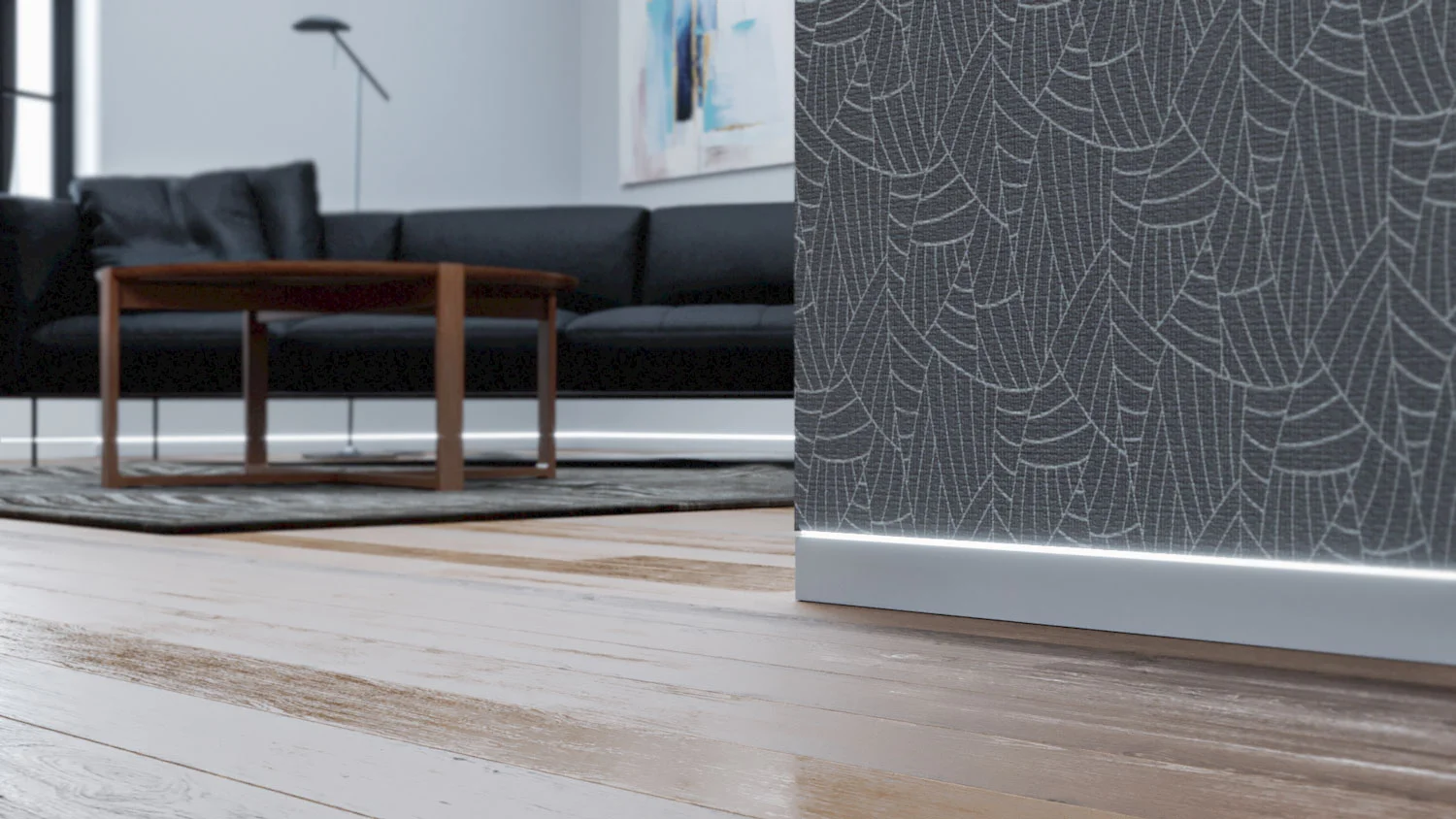

LINUS 13 a LINUS 15 – VARIANTA S LED OSVĚTLENÍM

v zadní části vkladky se vyfrézuje polodrážka o rozměru 5×20 mm
výšku vkladky je potřeba snížit pro průchod světla o cca 3 mm

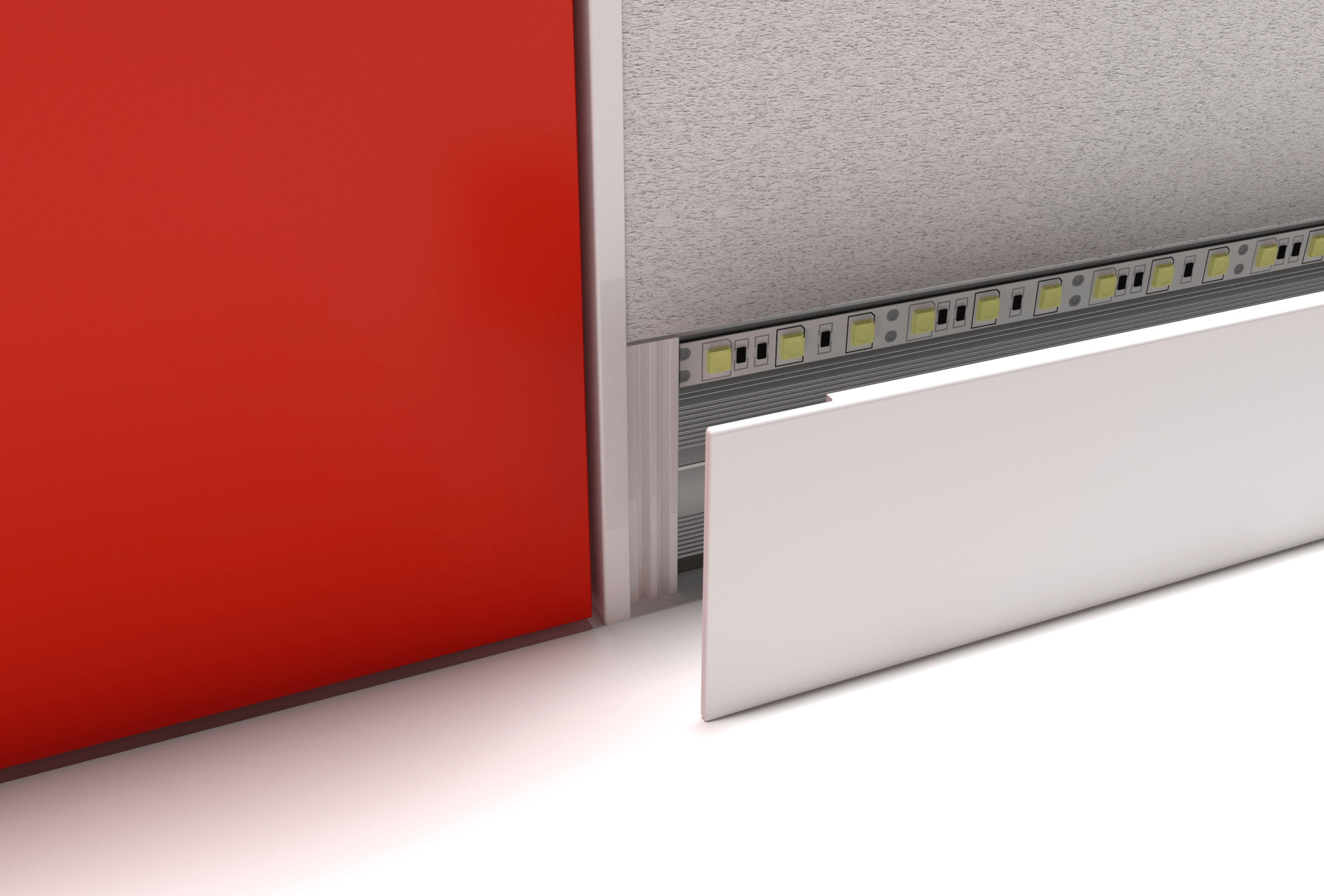

LED pásek se nalepí na soklovou lištu, pro zapojení je nutná koordinace s elektroinstalací

Čistý design dveřního křídla a stěny

Žádný prach a nečistoty na soklové liště

Univerzální pro sádrokarton i zdivo

Umožňuje osazení LED páskem

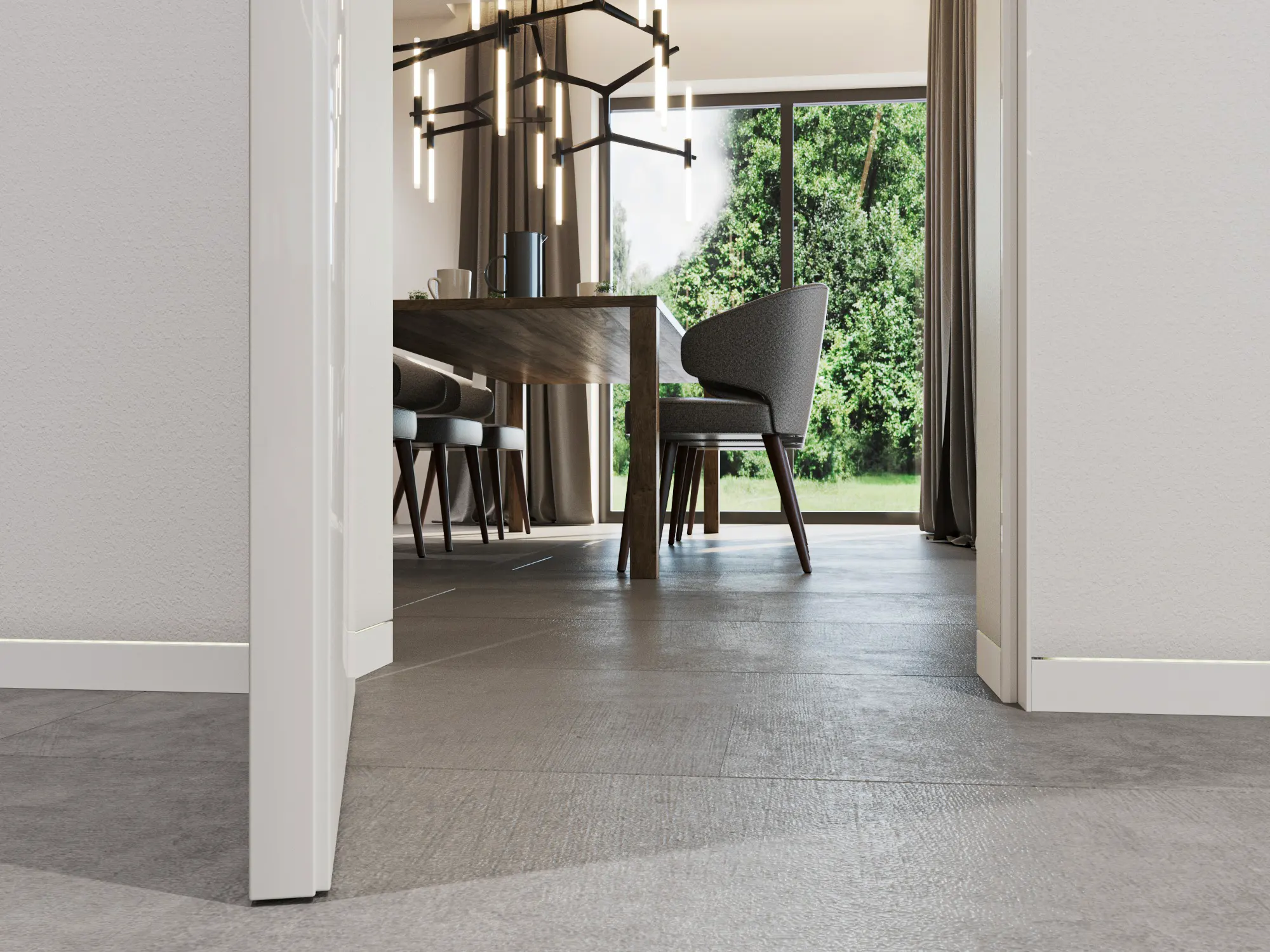

Systémové řešení se skrytými zárubněmi DORSIS

PROFIL URČENÝ K ZAOMÍTÁNÍ DO ZDĚNÝCH PŘÍČEK, ALE PŘEDEVŠÍM K OPLÁŠTĚNÍ SDK DESKAMI TLOUŠŤKY 12.5 MM U SUCHÉ VÝSTAVBY. DO PROFILU JE MOŽNO VLOŽIT VKLADKU O SÍLE 10 MM. DÉLKA SOKLOVÉ LIŠTY 2 400 MM

PROFIL JE DÍKY SVÉ TUHOSTI PŘEDEVŠÍM URČENÝ K ZAOMÍTÁNÍ DO ZDĚNÝCH PŘÍČEK, ALE I K OPLÁŠTĚNÍ SDK DESKAMI TLOUŠŤKY 15 MM U SUCHÉ VÝSTAVBY. DO PROFILU JE MOŽNO VLOŽIT VKLADKU O SÍLE 9 MM. DÉLKA SOKLOVÉ LIŠTY 2 400 MM

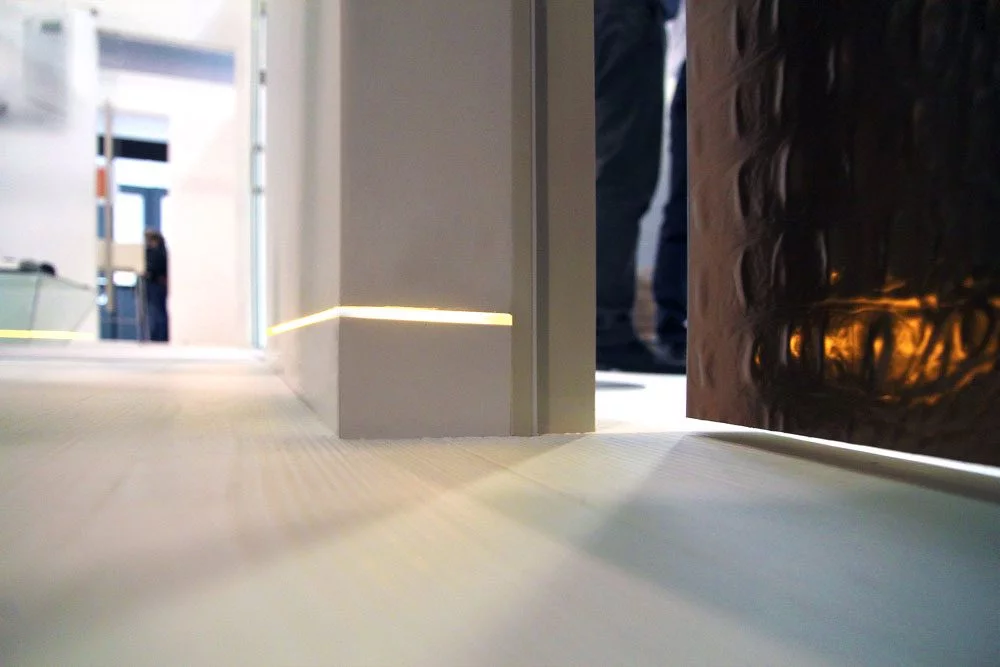

PROFIL URČENÝ K ZAOMÍTÁNÍ DO ZDĚNÝCH PŘÍČEK I K OPLÁŠTĚNÍ SDK DESKAMI TLOUŠŤKY 15 MM U SUCHÉ VÝSTAVBY. DO PROFILU JE MOŽNO VLOŽIT UPRAVENOU VKLADKU S LED PÁSKEM. PODSVÍCENÍM DOSÁHNEME JEDINEČNÉHO EFEKTU. DÉLKA SOKLOVÉ LIŠTY 2 400 MM

LINUS – SKRYTÁ SOKLOVÁ LIŠTA

1
2
3
4
5
6
1

SKRYTÝ SOKL LINUS

2

VKLADKA PLNÁ VARIANTA

3

PODLAHA

4

PŘÍČKA ZDIVO / SDK

5

OMÍTKA / SDK DESKA

6

horní hrana skrytého soklu se skryje pod malbou

SKRYTÁ PODLAHOVÁ
LIŠTA LINUS

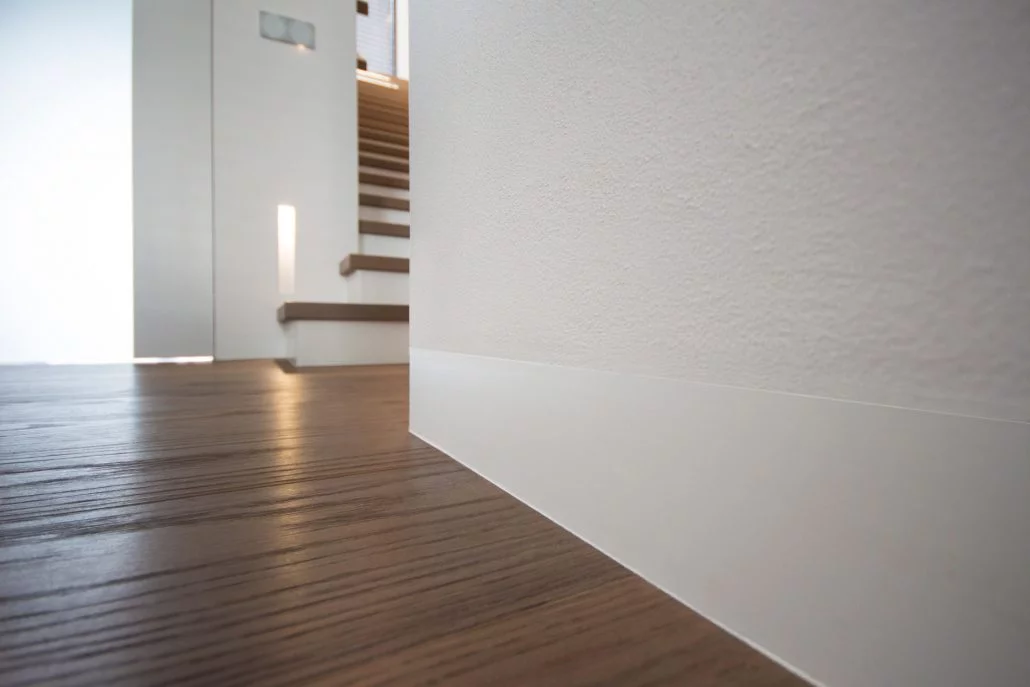

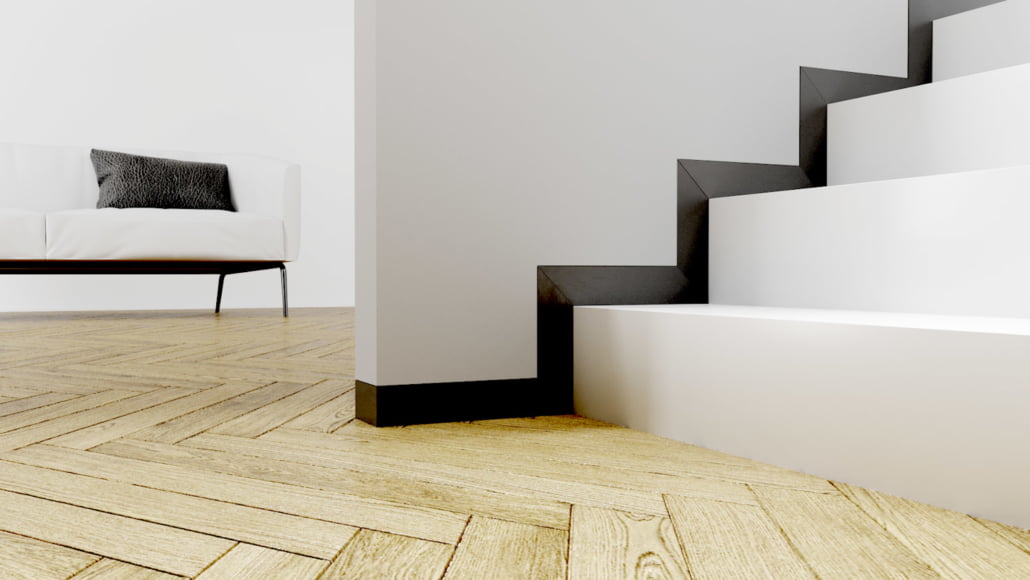

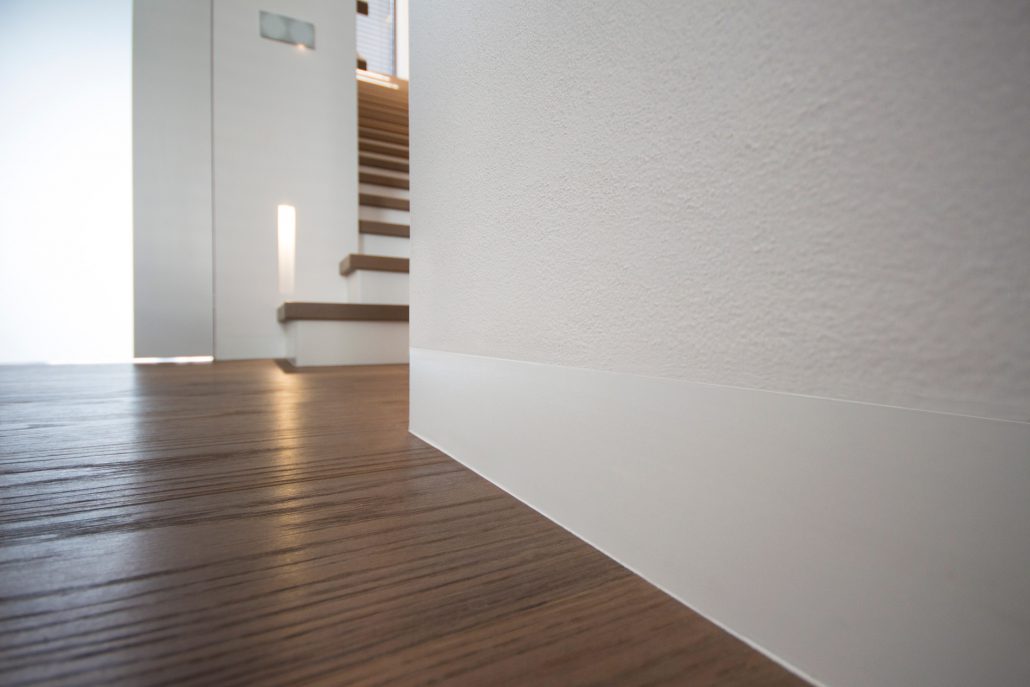

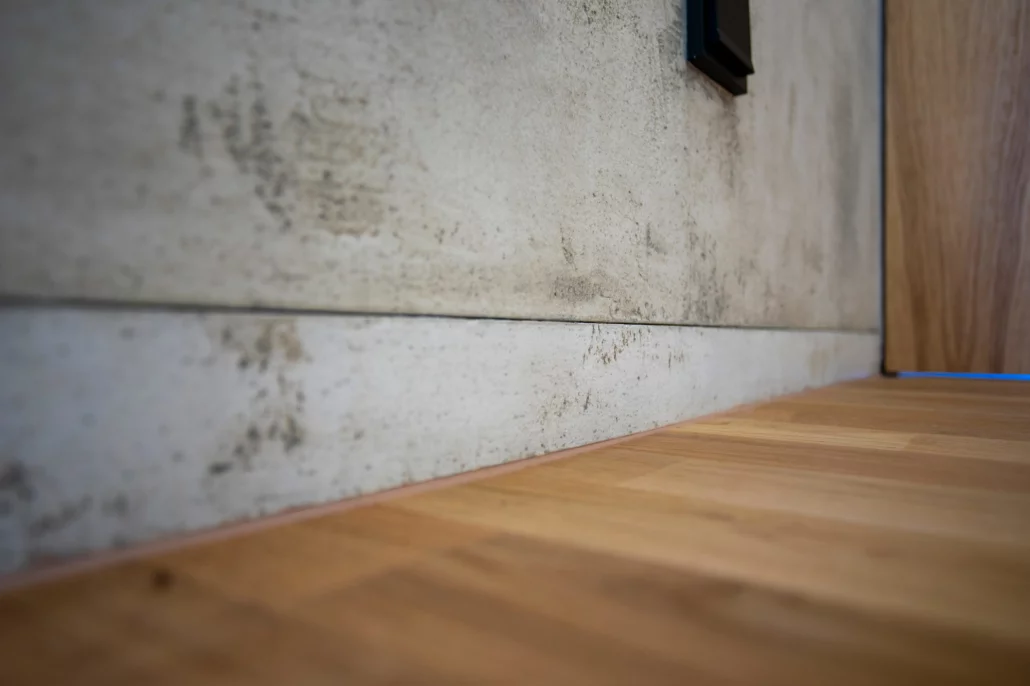

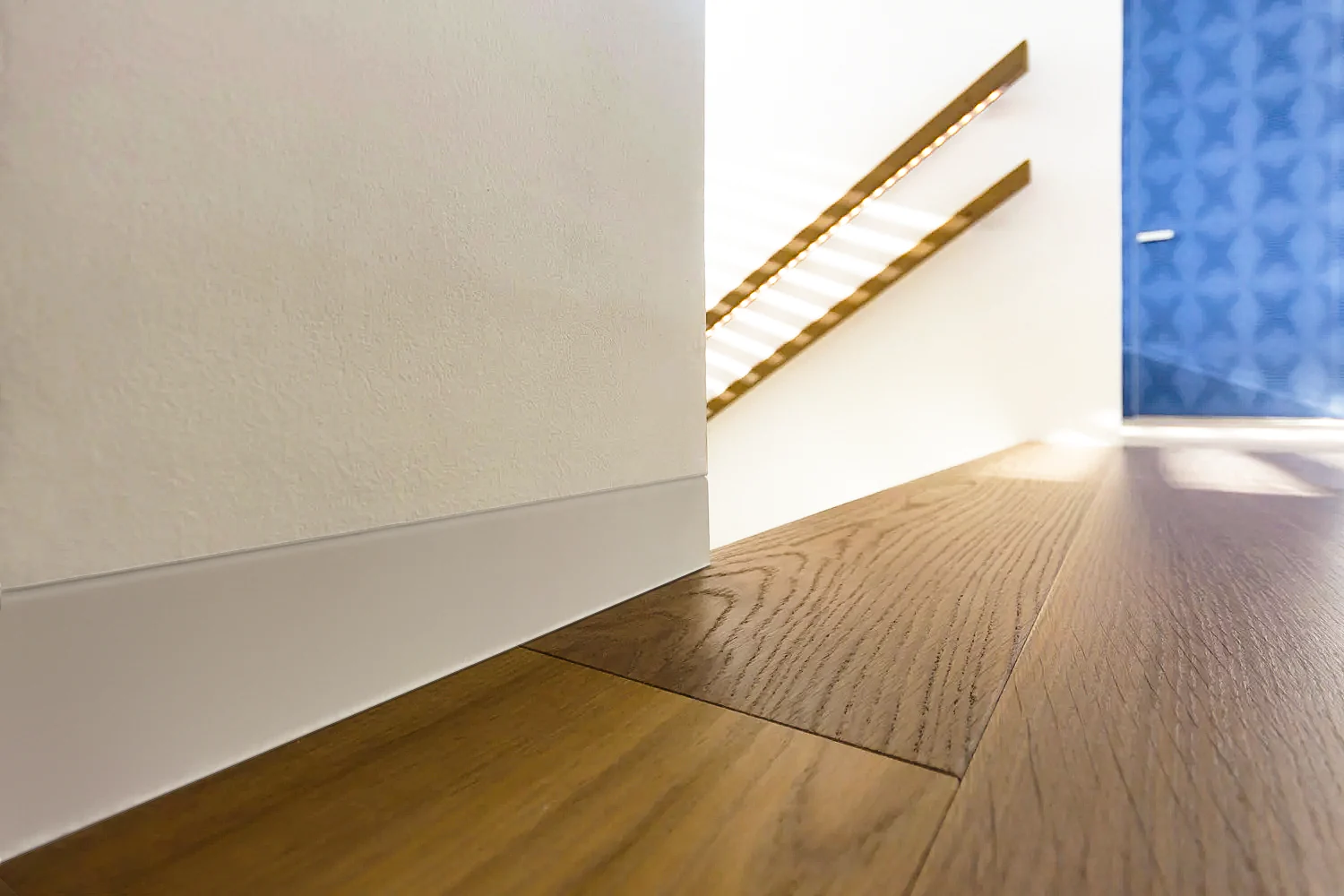

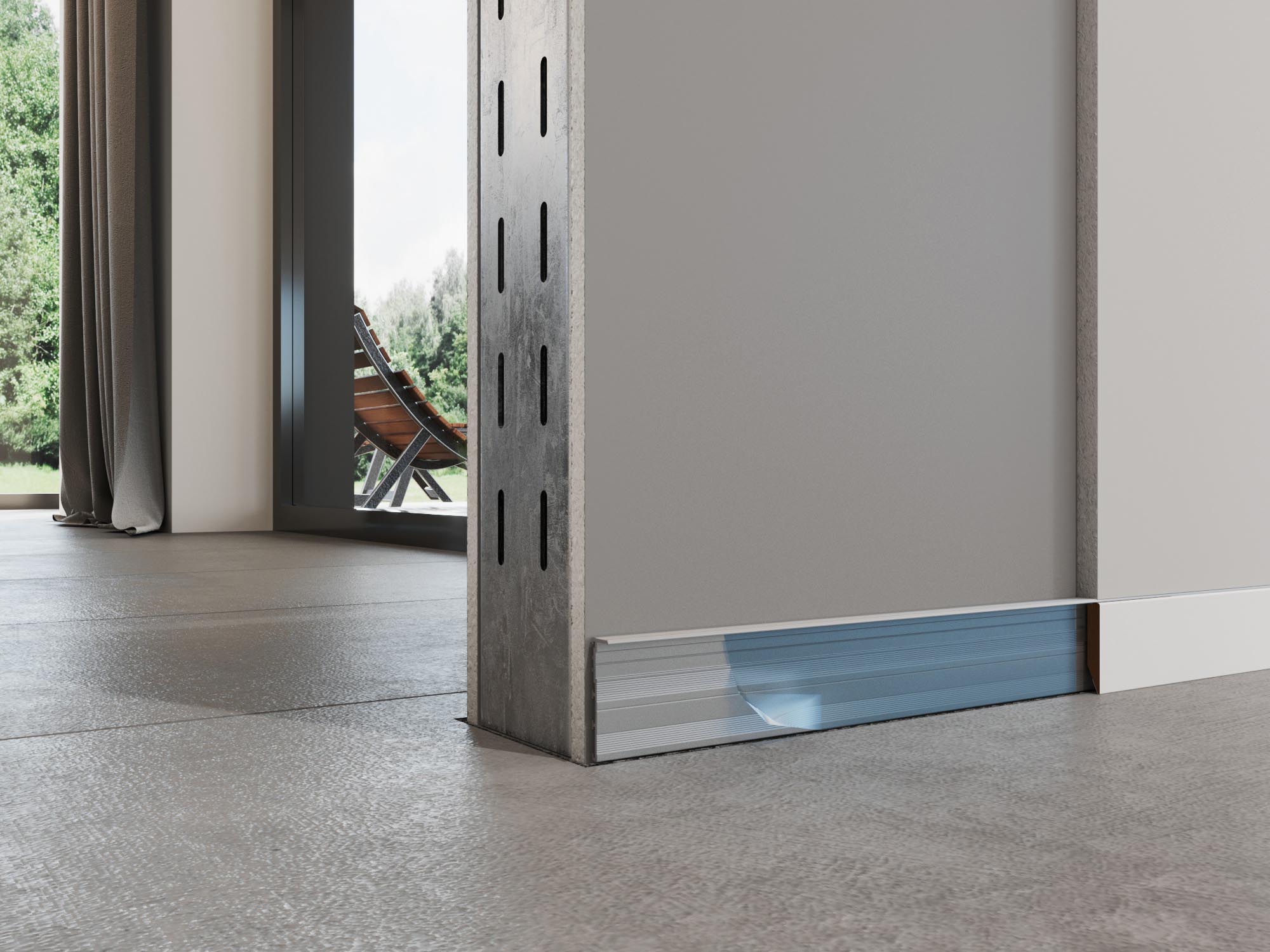

Skryté podlahové – soklové lišty LINUS 13 a LINUS 15 jsou designovým prvkem, který se skrytou zárubní DORSIS dotváří minimalistický detail k dokonalosti.
Nainstalovaná soklová lišta vytvoří prostor pro osazení vkladky různých materiálů. Ta může být slazena s odstínem podlahové krytiny, dveří nebo stěny. Vkladka není součástí dodávky soklové lišty, řeší se vždy individuálně.

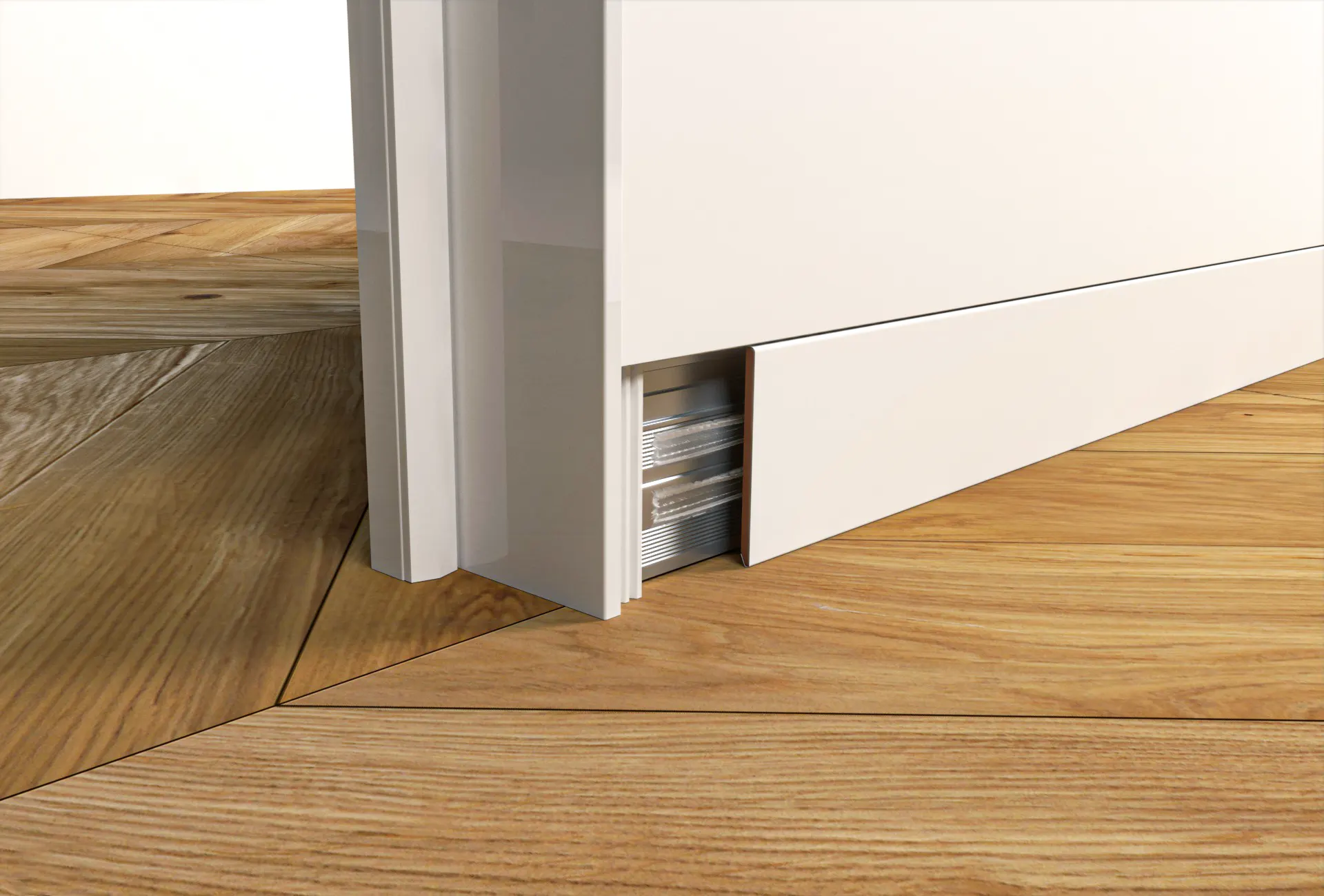

Do upravené vkladky lze vložit LED pásek či lišta, která podsvícením vytvoří jedinečný efekt. Pro zakončení podlahové lišty ke skryté zárubni DORSIS nebo bezobložkového pouzdra BELPORT jsou určeny pravo – levé frézované koncovky v délce 480 mm. Jedná se o hliníkový profil určený k ukotvení na stěnu v hrubé fázi výstavby, tedy před zaomítáním zdiva nebo opláštěním SDK u suché stavby.

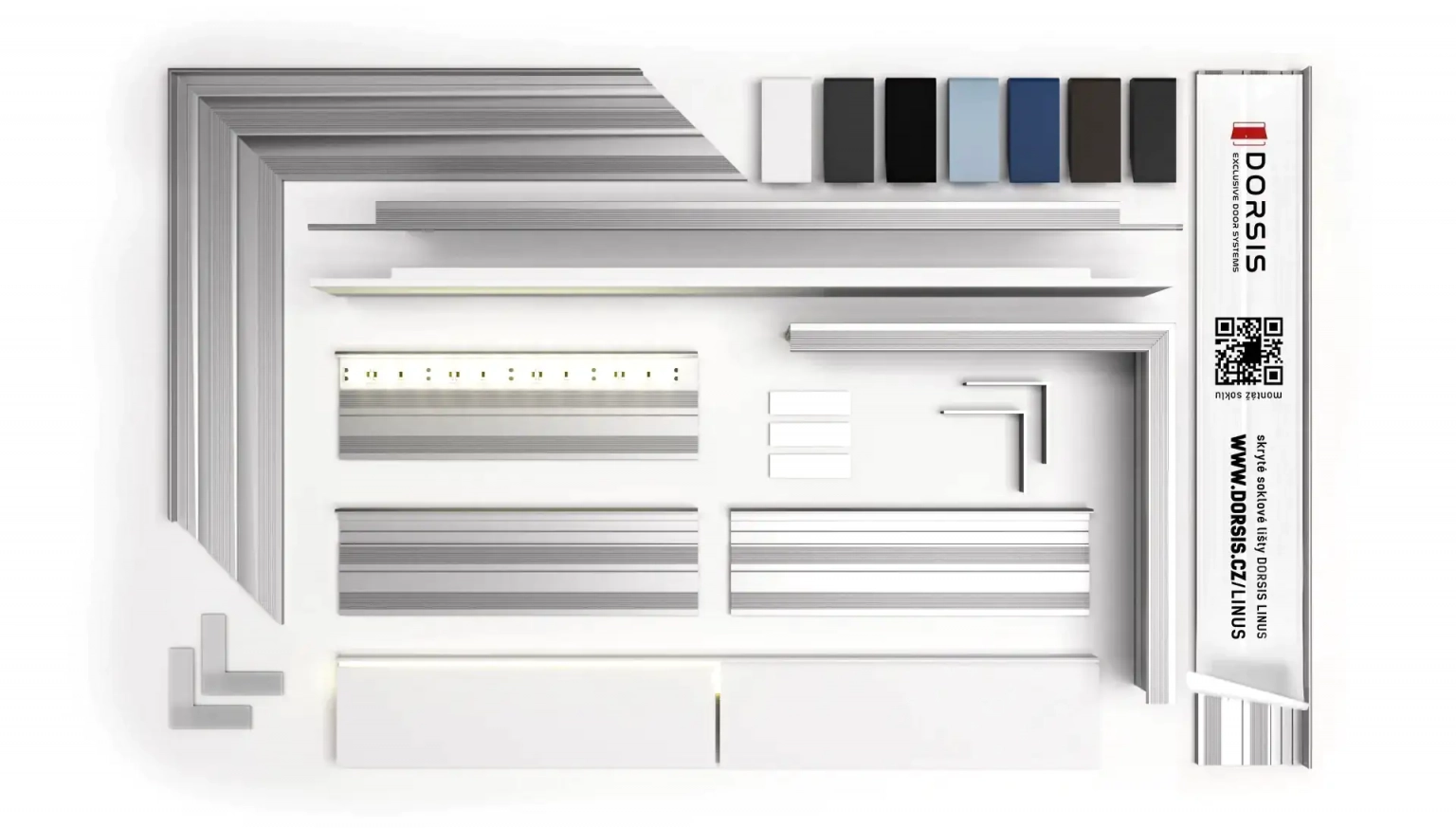

  • tuhá konstrukce hliníkového profilu zajišťuje vysokou pevnost, celková délka soklu je 2400 mm
  • sokl je vhodný pro zděné, SDK příčky a jinou suchou výstavbu a umožňuje vložení vkladky různých materiálů
  • do zděných příček se profily instalují pomocí montážního lepidla, do SDK příček se kotví pomocí vrutu
  • pro jinou výšku pohledové vkladky se sokl instaluje nad úroveň čisté podlahy nebo se zapouští do podlahy pro nižší výšku
  • pro zakončení soklu ke skryté zárubni a bezobložkového pouzdra jsou určeny frézované koncovky (pravo – levá) v celkové délce 480 mm
  • LED pásek pro osvětlení soklu se kalkuluje individuálně a je nutná koordinace s elektroinstalací
  • pohledová vkladka není součástí dodávky, na zakázku a individuální kalkulaci je však dodání možné

SOKLOVÉ LIŠTY BEZ PRACHU!

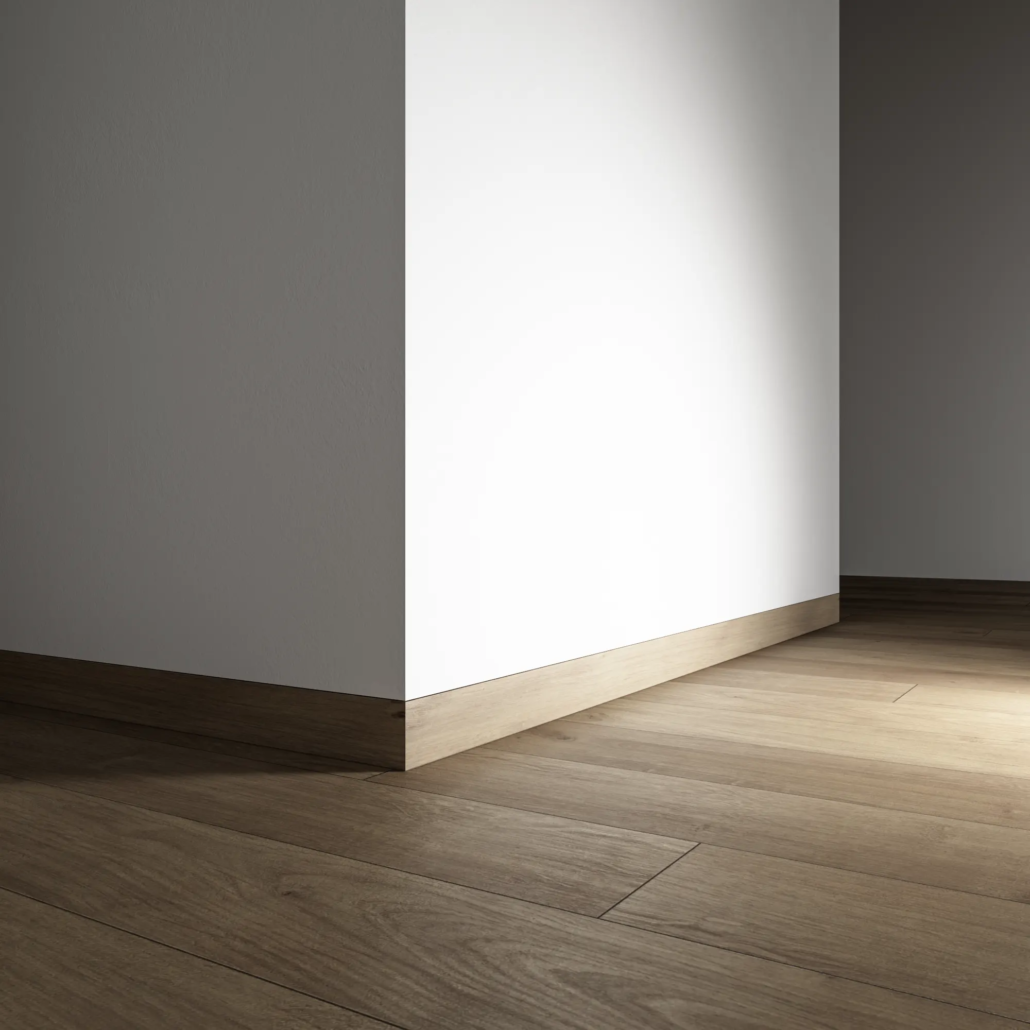

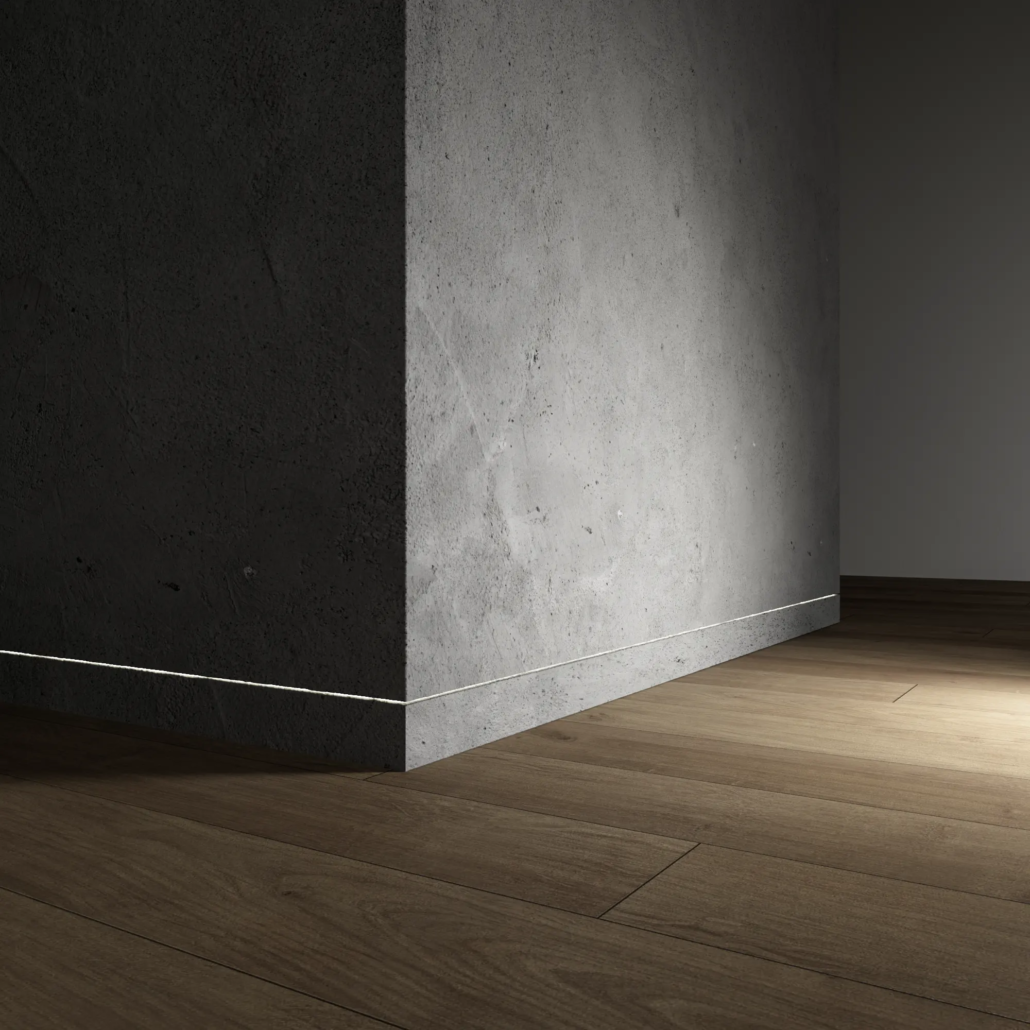

To je nesporná výhoda skrytých soklových lišt. Pro dokonalé sladění s interiérem můžete vybírat ze 3 typů 8mm silných vkladek. Máte už tu svou? Třeba podsvícenou pomocí LED technologie?

1
2
3
1

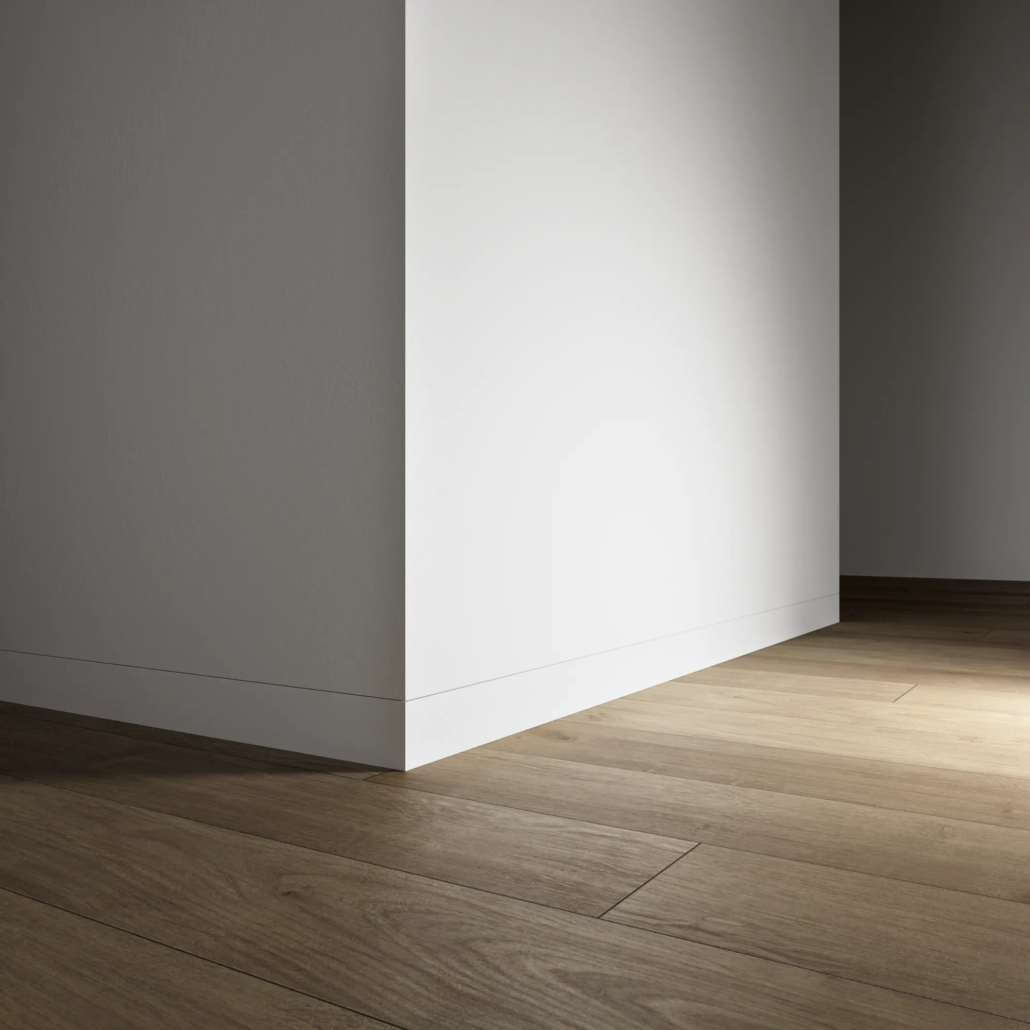

PLNÁ STANDARD

2

S PŘIZNANOU NUTOU

3

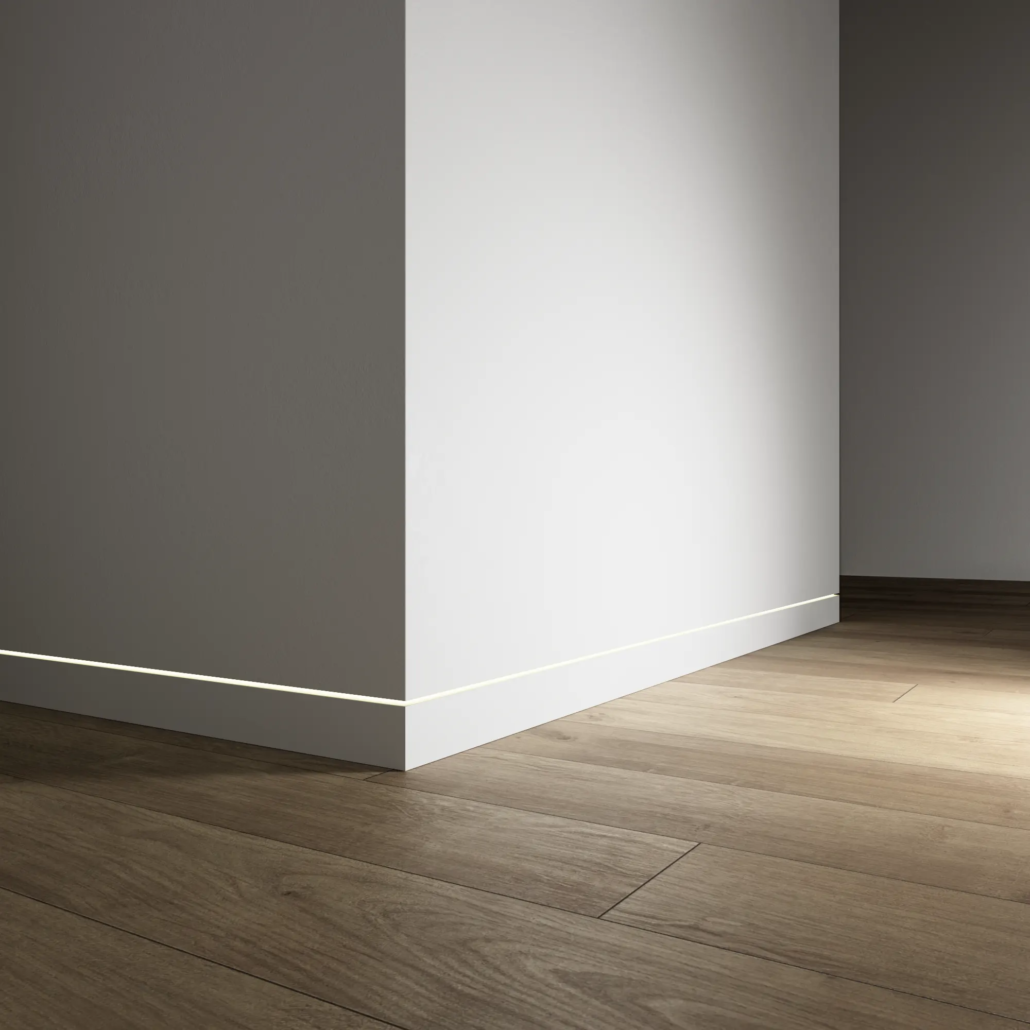

PRO LED PÁSEK

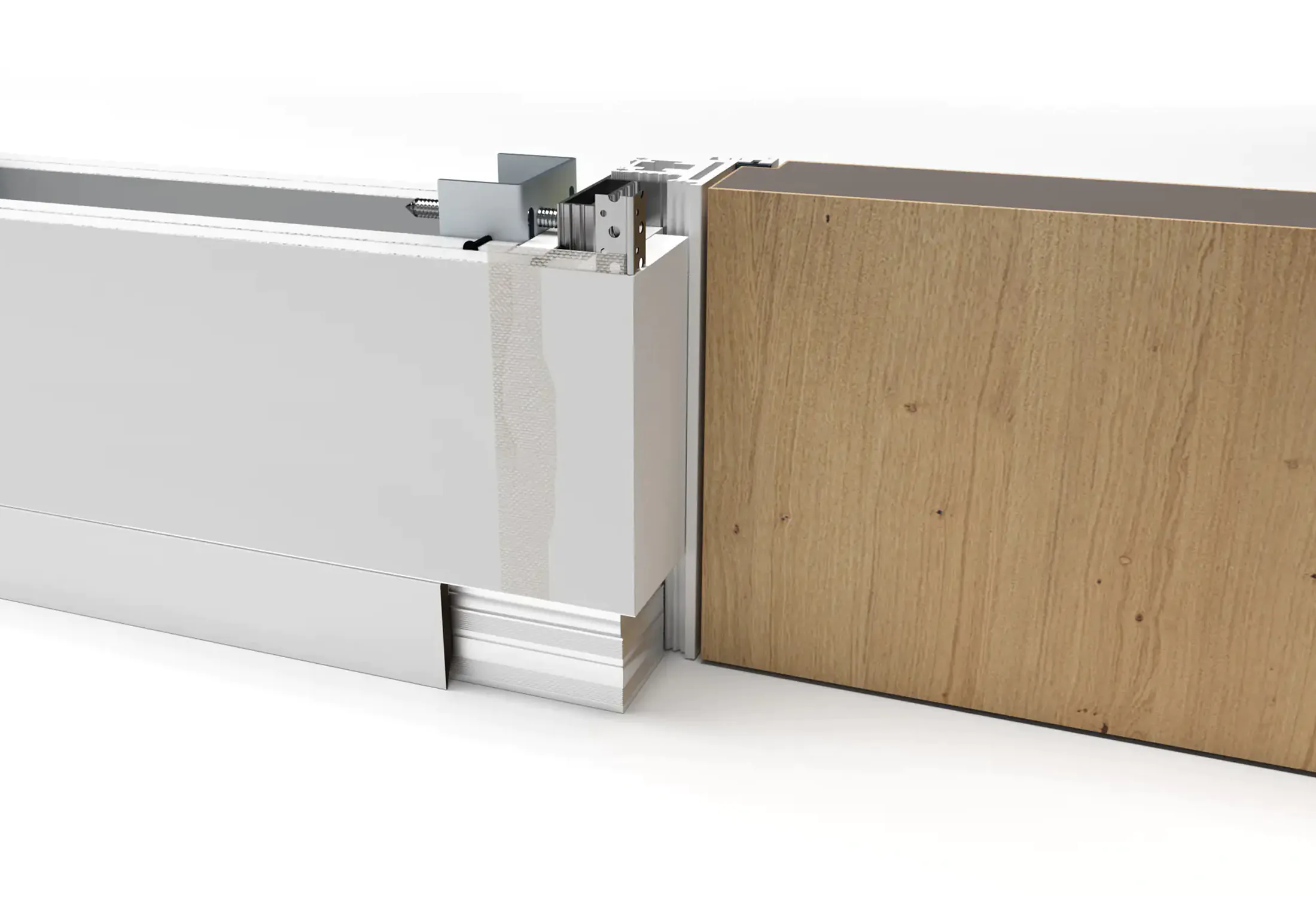

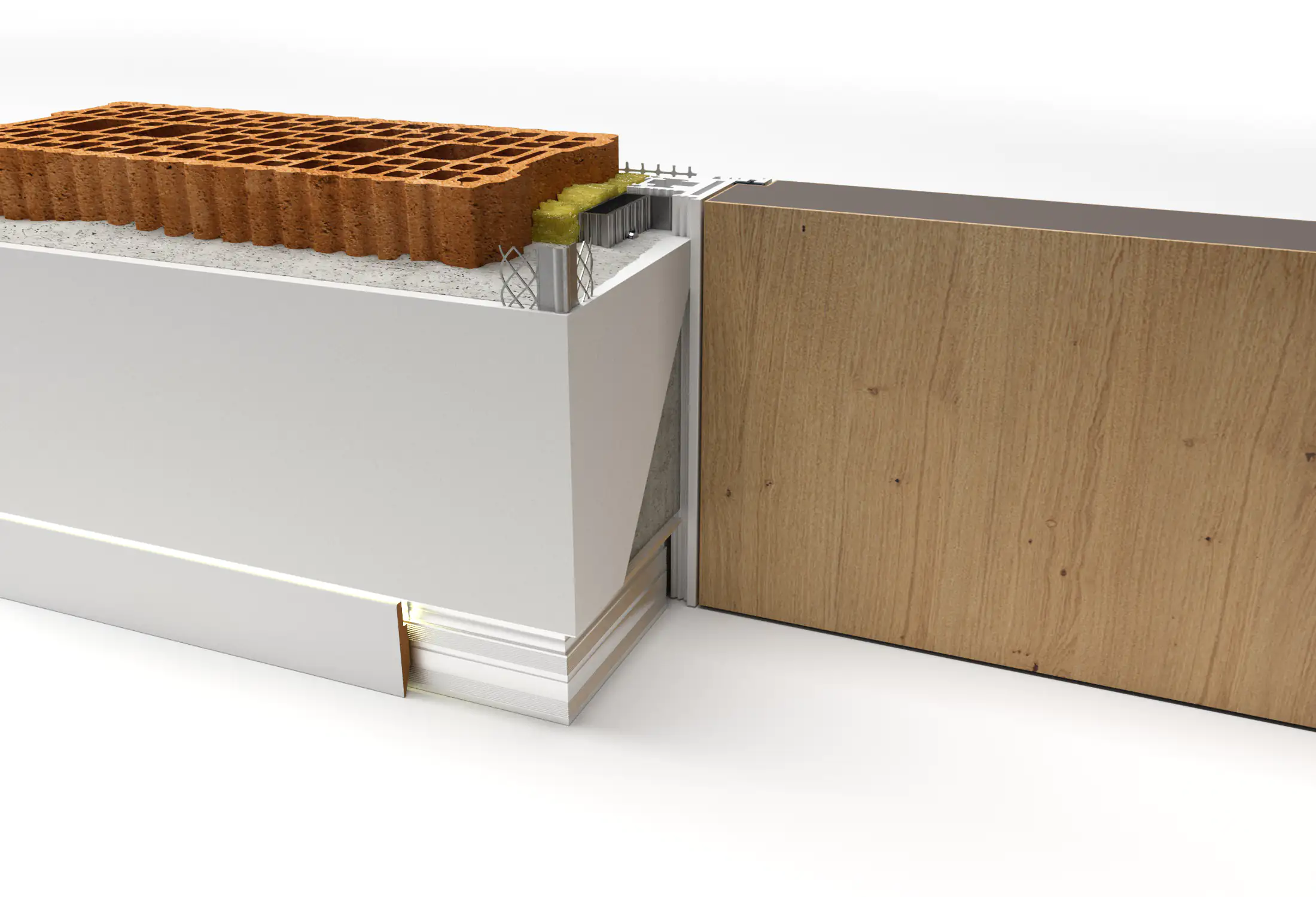

1
2
3
4
5

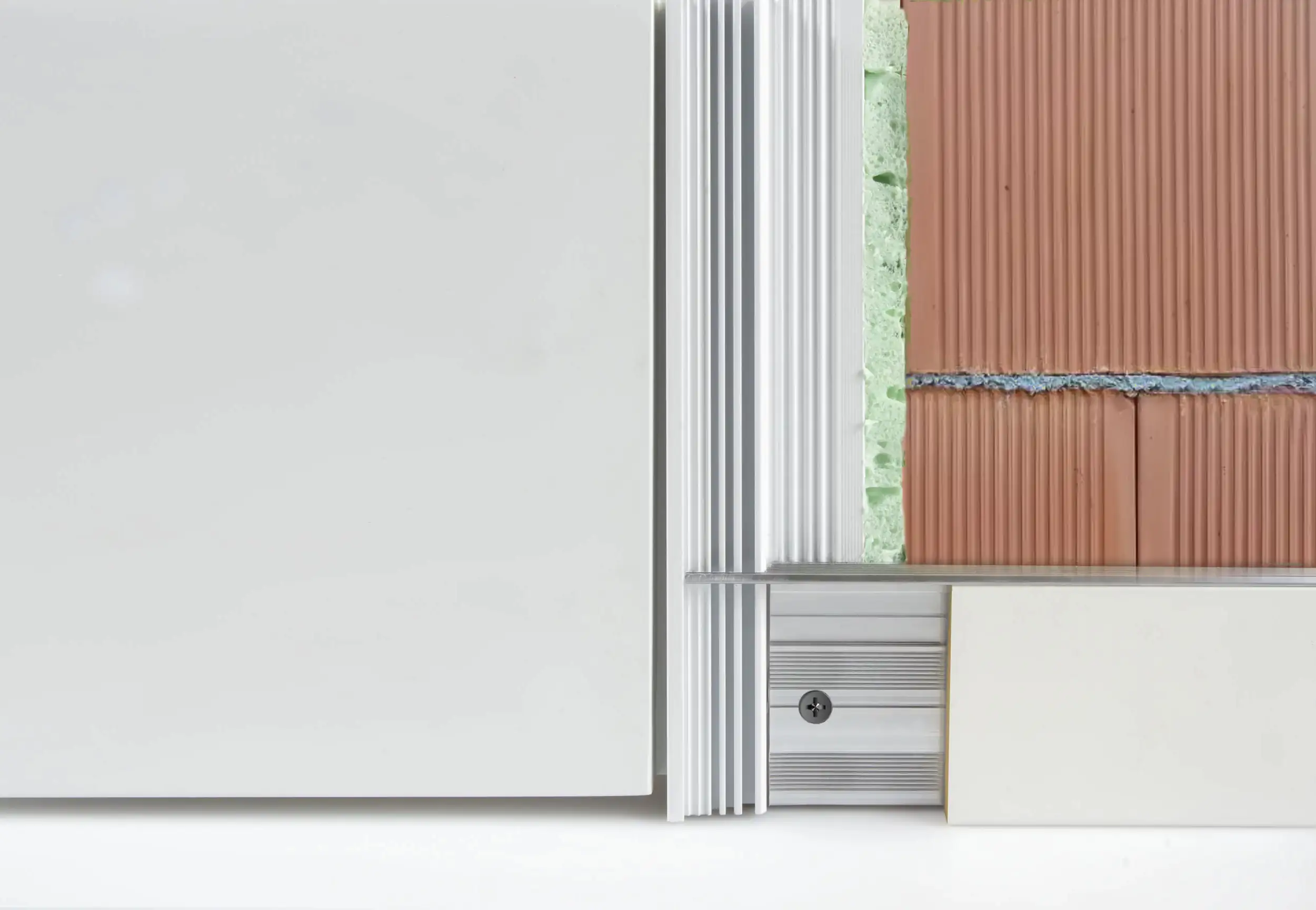

1

Zdivo nebo SDK příčka.

2

Hliníkový profil skryté zárubně DORSIS.

3

Dveřní křídlo DORSIS

4

Profil frézované skryté soklové lišty určené pro detailní napojení na skryté zárubně DORSIS.

5

Plná vkladka pro profil soklové lišty.

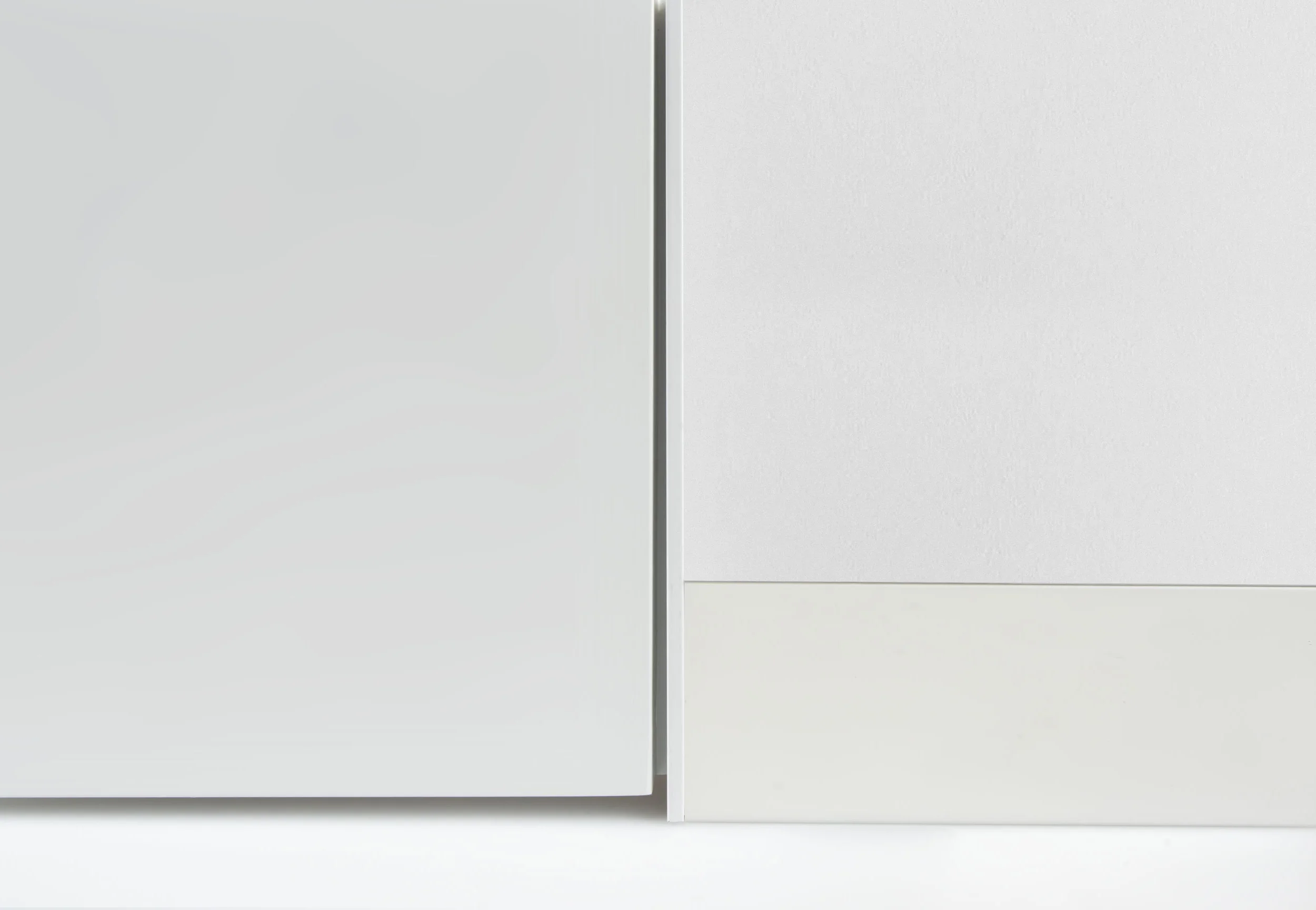

KLADEME VELKÝ DŮRAZ NA DETAIL A PRVOTŘÍDNÍ ZPRACOVÁNÍ

i proto přinášíme systémové řešení pro precizní napojení na skryté zárubně a pouzdra Dorsis

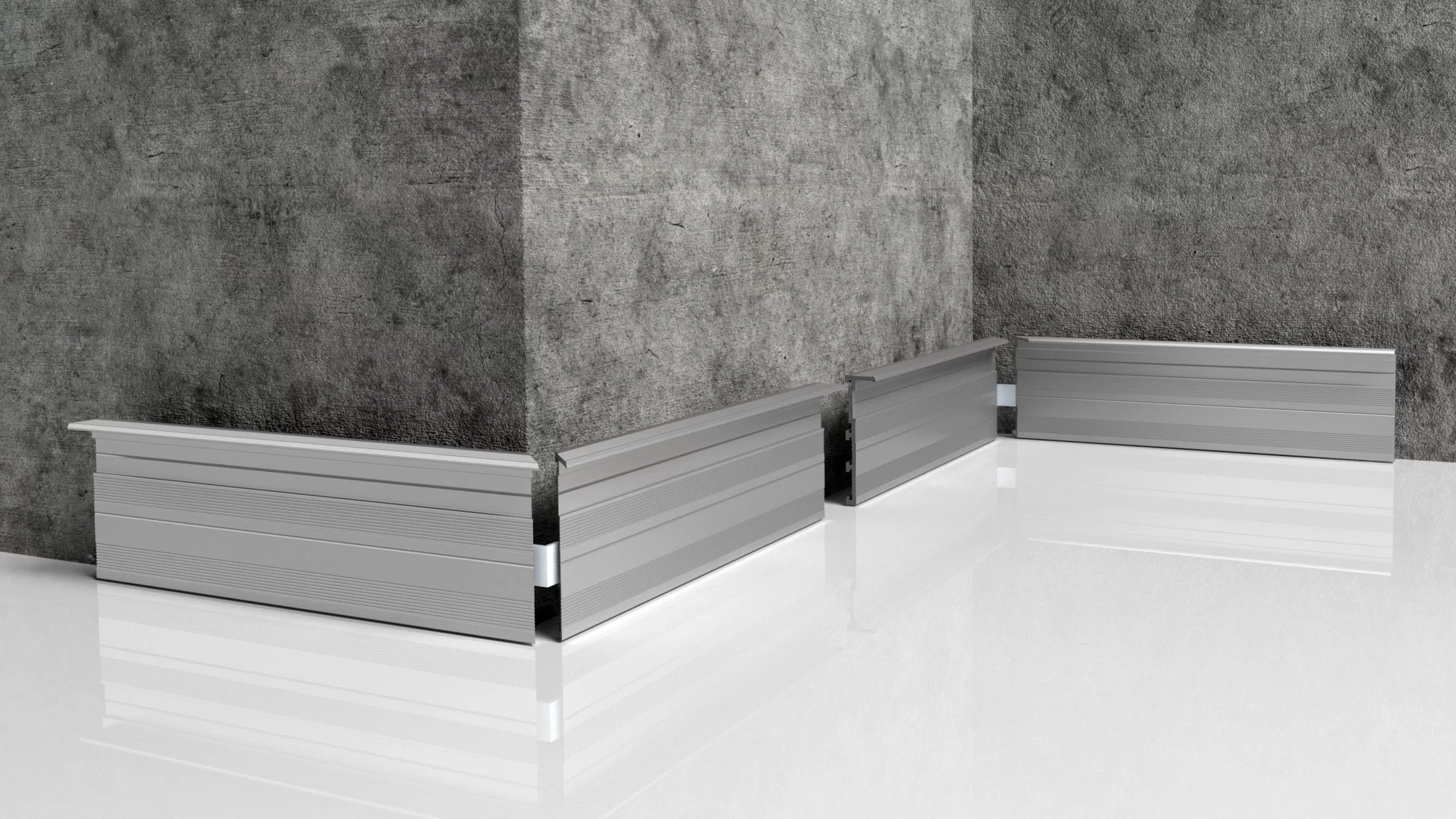

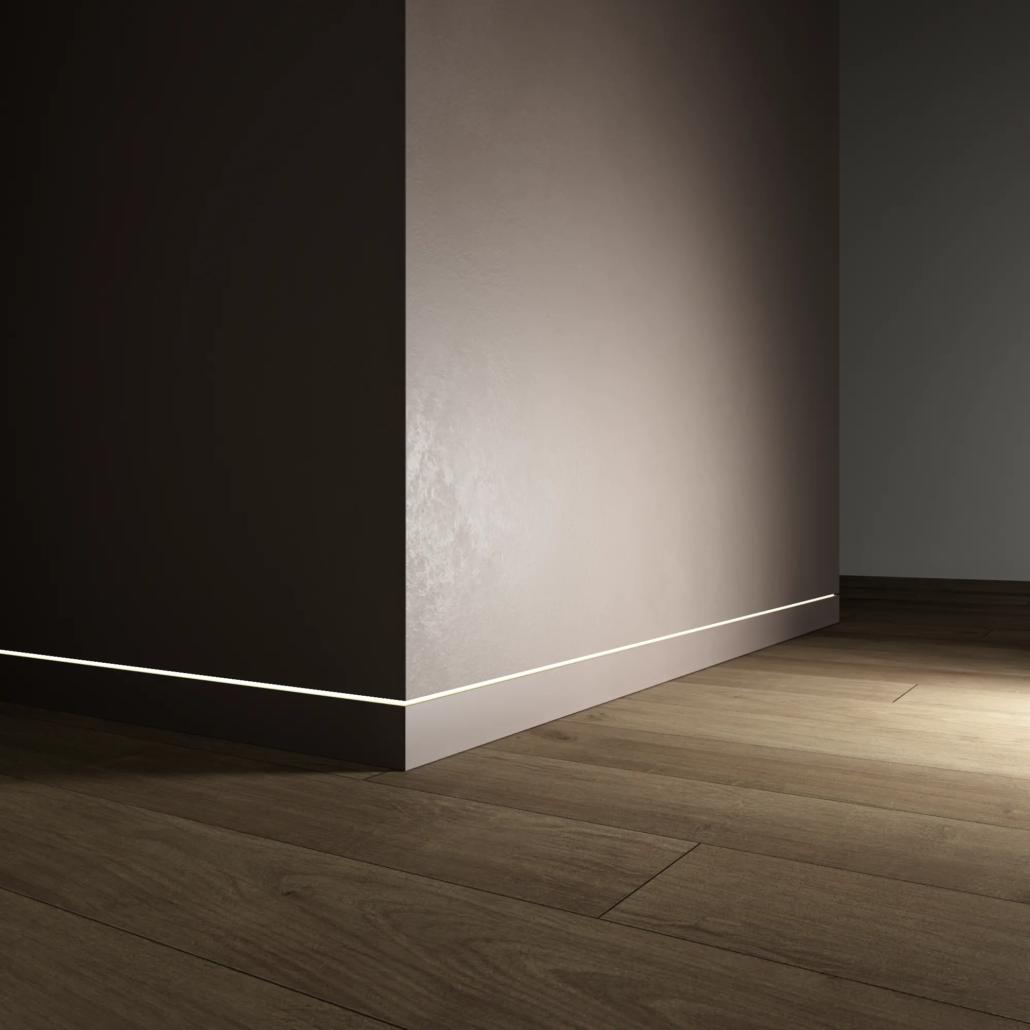

ROHOVÉ PROFILY LINUS 15

nově nabízíme řešení pro snadnou montáž vnějších i vnitřních rohových profilů

1
2
3
Skrytá podlahová lišta - rohový spoj
1

Zdivo nebo SDK příčka.

2

Rohová spojka profilů LINUS 15

3

Hliníkový profil soklové lišty LINUS 15

POSTUP MONTÁŽE SOKLOVÉ LIŠTY

  • instalaci soklové lišty obecně doporučujeme až po vylití hrubých podlah, anhydridu a stěrek; tímto způsobem je možné lépe docílit požadovanou výšku soklu a designové vkladky
  • základem je přesné určení výšky finální podlahy, standardní výška lišty je 60 mm, pro větší výšky soklu stačí přikotvit profil nad nulovou podlahu, pro nižší výšky se pofil zapustí pod nulovou podlahu
  • horní hrany profilů soklových lišt musí být ve vodorovné linii, při instalaci doporučujeme používat křížový laser
  • před instalací je nutno vodováhou zjistit i rovinnost stěny a podle toho určit hloubku usazení soklu; při nerovnostech stěny je potřeba soklovou lištu vypodložit od stěny tak, aby omítka měla v místě nerovnosti min. 10 mm
  • po změření potřebné délky se odřízne soklová lišta pomocí vhodného nástoje, doporučujeme kotoučovou pokosovou pilu s kotoučem pro řezání hliníku, rychlost řezání ovlivní kvalitu řezu; pro vnější roh seřízneme pod úhlem 45°, pro vnitřní roh provedeme kolmý řez
  • odříznutá lišta se umístí do požadované polohy a připevní na zeď vhodným lepidlem, u SDK příček se přikotví pomocí samořezných šroubů do SDK konstrukce
  • v místě nerovnosti zděných stěn a v rozích místnosti doporučujeme soklovou lištu kotvit i mechanicky pomocí natloukacích hmoždinek
  • pro napojení soklu ke skrytým zárubním a bezobložkovým pouzdrům DORSIS jsou určeny univerzální pravo-levé frézované koncovky; koncovka se rozřeže a umístí do stěny k zárubni a mechanicky ukotví pomocí samořezných šroubů do profilu zárubně či pouzdra
  • po zaomítání stěny či aplikaci SDK desek, malbě a pokládce finální podlahy se do soklové lišty vloží a přilepí připravené designové vkladky
