EXKLUZIVNÍ MODEL DVEŘÍ A SKRYTÝCH ZÁRUBNÍ

FORTIUS 52
Follow a manual added linkFollow a manual added linkFollow a manual added link

Univerzální pro otevírání dovnitř i ven

Pro jmenovitou výšku průchodu do 3500 mm

Akustická, protipožární i bezpečnostní varianta

maximální tuhost a pevnost

množství volitelných doplňků a příslušenství

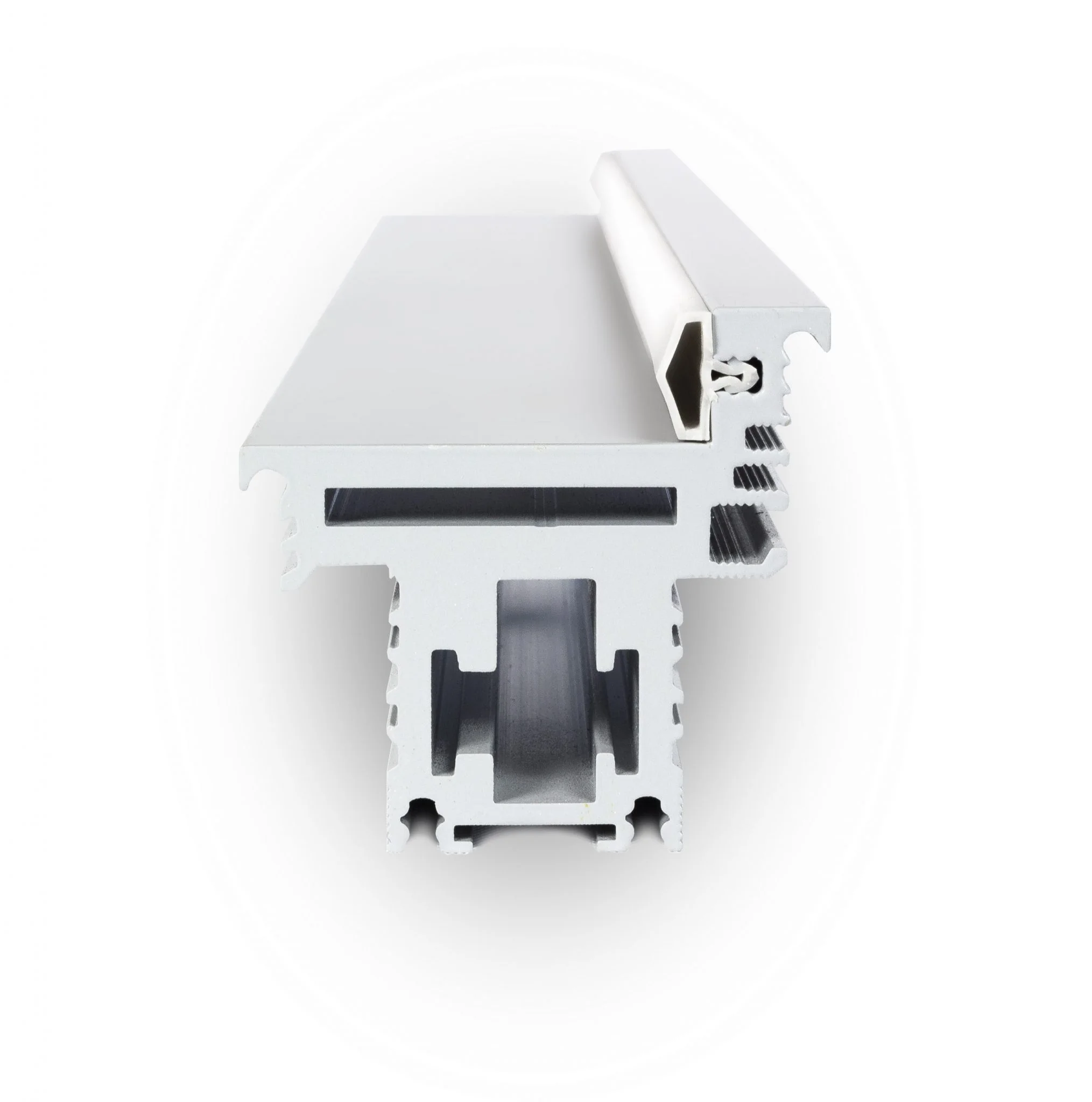

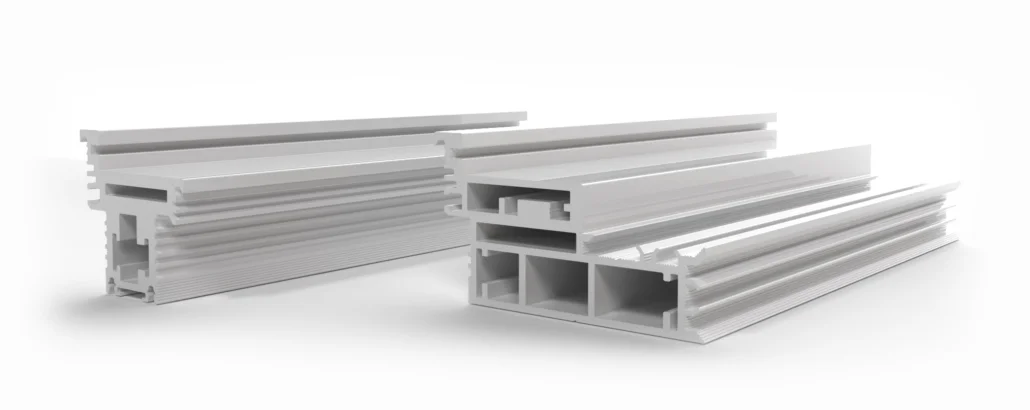

Profil skryté zárubně FORTIUS

Skryté zárubně FORTIUS 52
pro dveře do výšky 3500 mm.

Koncept Fortius 52 jsme vyvinuli s cílem nabídnout architektům a investorům moderní řešení zárubní a dveří v nadstandardní kvalitě. Soustředili jsme se na nalezení ideální konstrukce a materiály, které zajistí výjimečnou pevnost zárubně i dveří. Výsledkem je dokonale sladěný komplet dveří a zárubní, nikoliv dva oddělené produkty.

Unikátní pevná konstrukce skryté zárubně z  hliníkové slitiny T6060 se speciálně řízeným zpracováním a optimální úrovní mechanických vlastností T66.

FORTIUS AKUSTIK

akustický útlum Rw 27 až 37dB

FORTIUS SAFETY

bezpečnostní dveře se skrytou zárubní certifikované ve 2. bezpečnostní třídě

FORTIUS EI 30

protipožární dveře se skrytou zárubní s odolností EI/EW 30 DP3-C

Dveřní křídla tloušťky 52 mm do skrytých zárubní jsou díky kombinaci masivní konstrukce a silného opláštění výjimečně pevné a stabilní.

NADSTANDARDNÍ KVALITA
DVEŘÍ DO SKRYTÝCH ZÁRUBNÍ

Dveřní křídla tloušťky 52 mm do skrytých zárubní jsou díky kombinaci masivní konstrukce a silného opláštění výjimečně pevné a stabilní.
Díky tloušťce dveří 52mm je možná aplikace volitelných nadstandardních doplňků – skrytých samozavíračů a dveřních zarážek i elektrického otevírání.

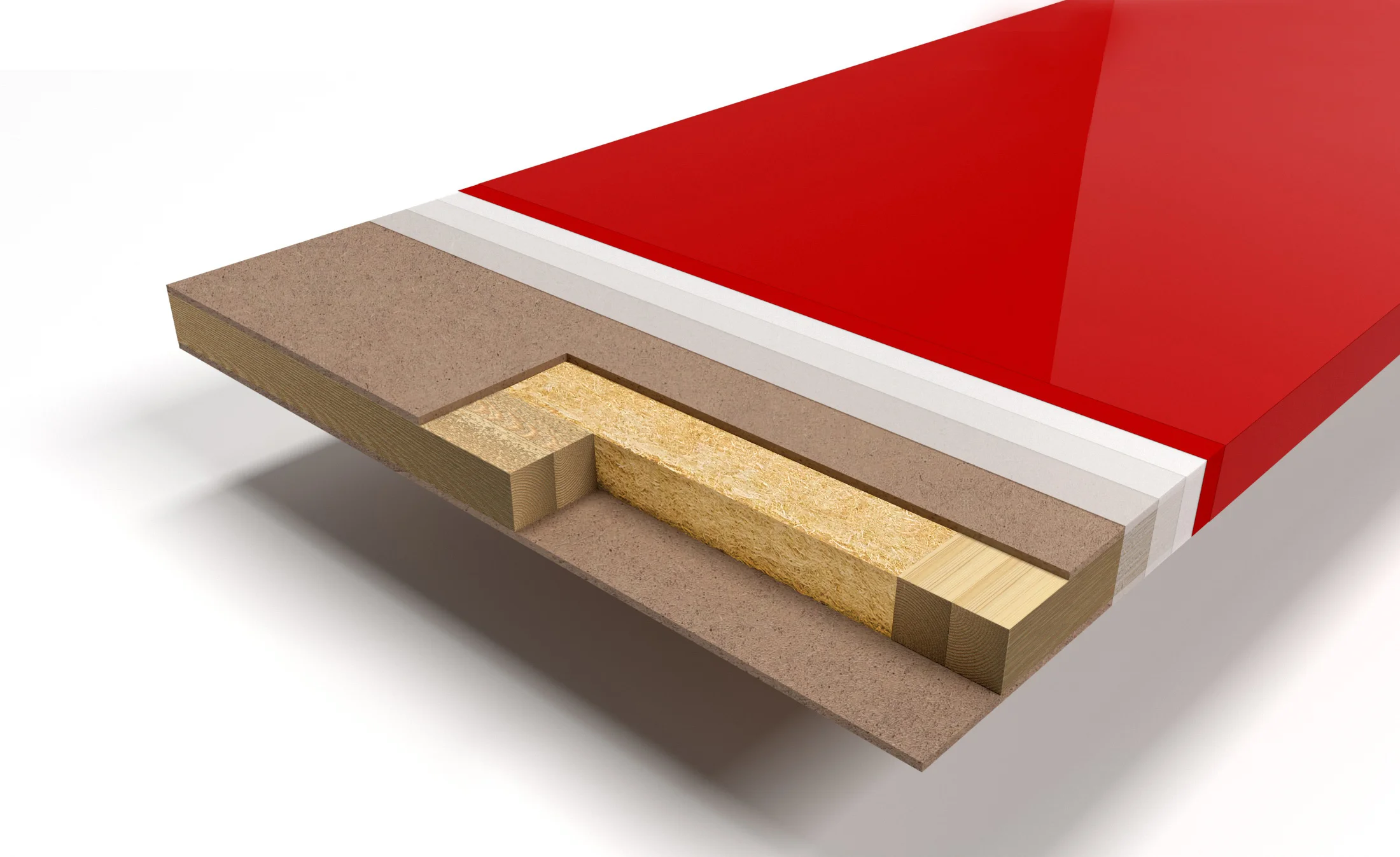

SKLADBA DVEŘÍ FORTIUS 52
pevný masivní rám oboustranně opláštěný 6mm MDF deskou

vysoce odolný polyuretanový lak dveří v lesku 20%. Inovativní technologie 5ti vrstvého lakování, která je přátelská k životnímu prostředí. Pro maximální odolnost hran dveří je hlavní pohledová hrana z ABS materiálu silného 1 mm, pro snadné lakování je opatřena vrstvou základového primeru.
Volitelná speciální provedení – akustické, bezpečností, protipožární.

1
2
3
4
5
rez_kridlo_FORTIUS_kronlight
1

MDF deska tloušťky 6 mm (konkurenční výhoda, většina výrobců nabízí tloušťku pouze 3 mm).

2

Dvojitý dřevěný rám výšky 41 mm

3

lehčená výplňová deska kronlight / voština

4

vysoce odolný polyuretanový lak dveří
inovativní technologie 5ti vrstvého lakování, které jsou přátelské k životnímu prostředí.
Používáme 20 % lesk a lakovací hranu ABS hladkou opatřenou vrstvou PRIMERU.

5

MDF deska tloušťky 6 mm (konkurenční výhoda, většina výrobců nabízí tloušťku pouze 3 mm).

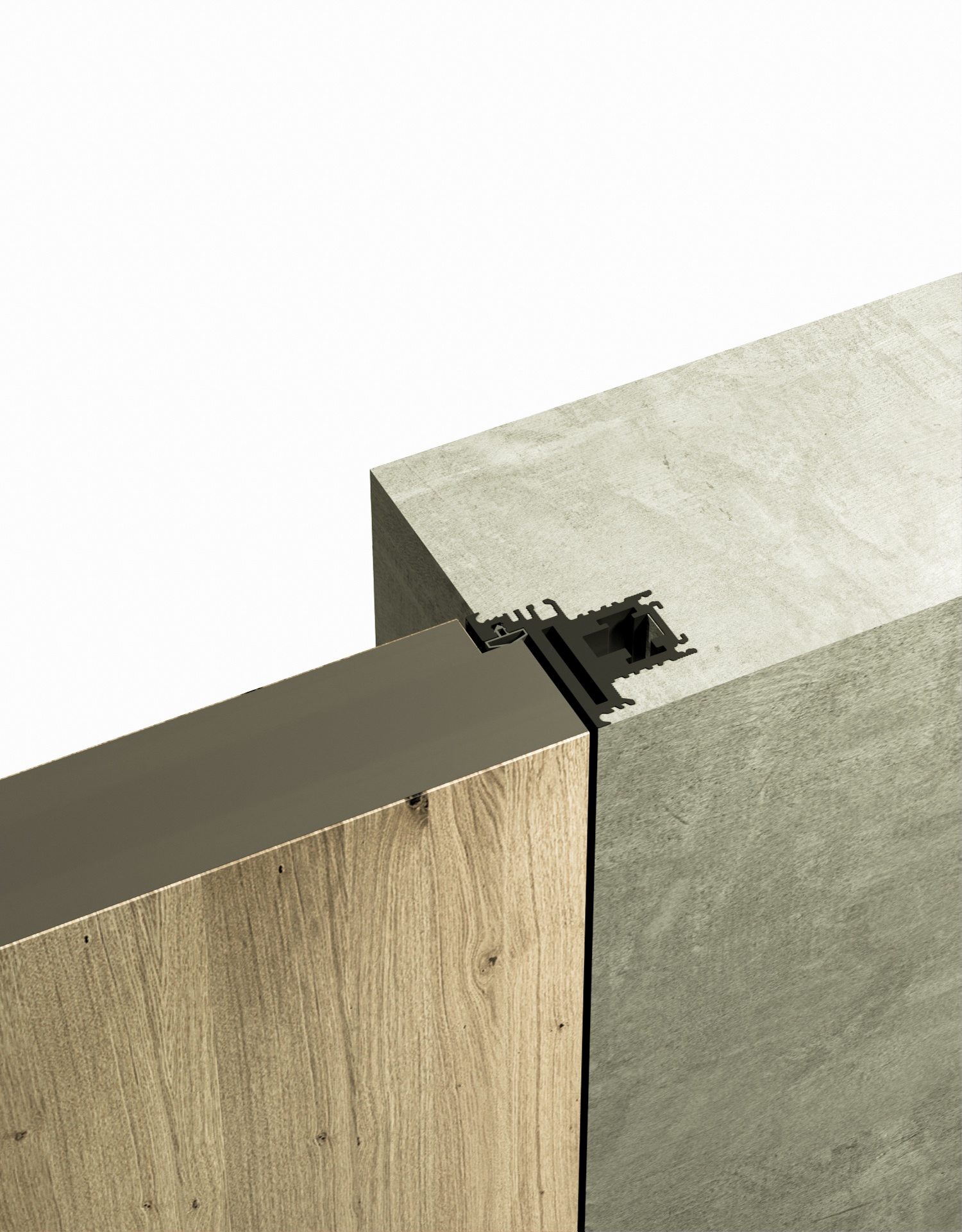

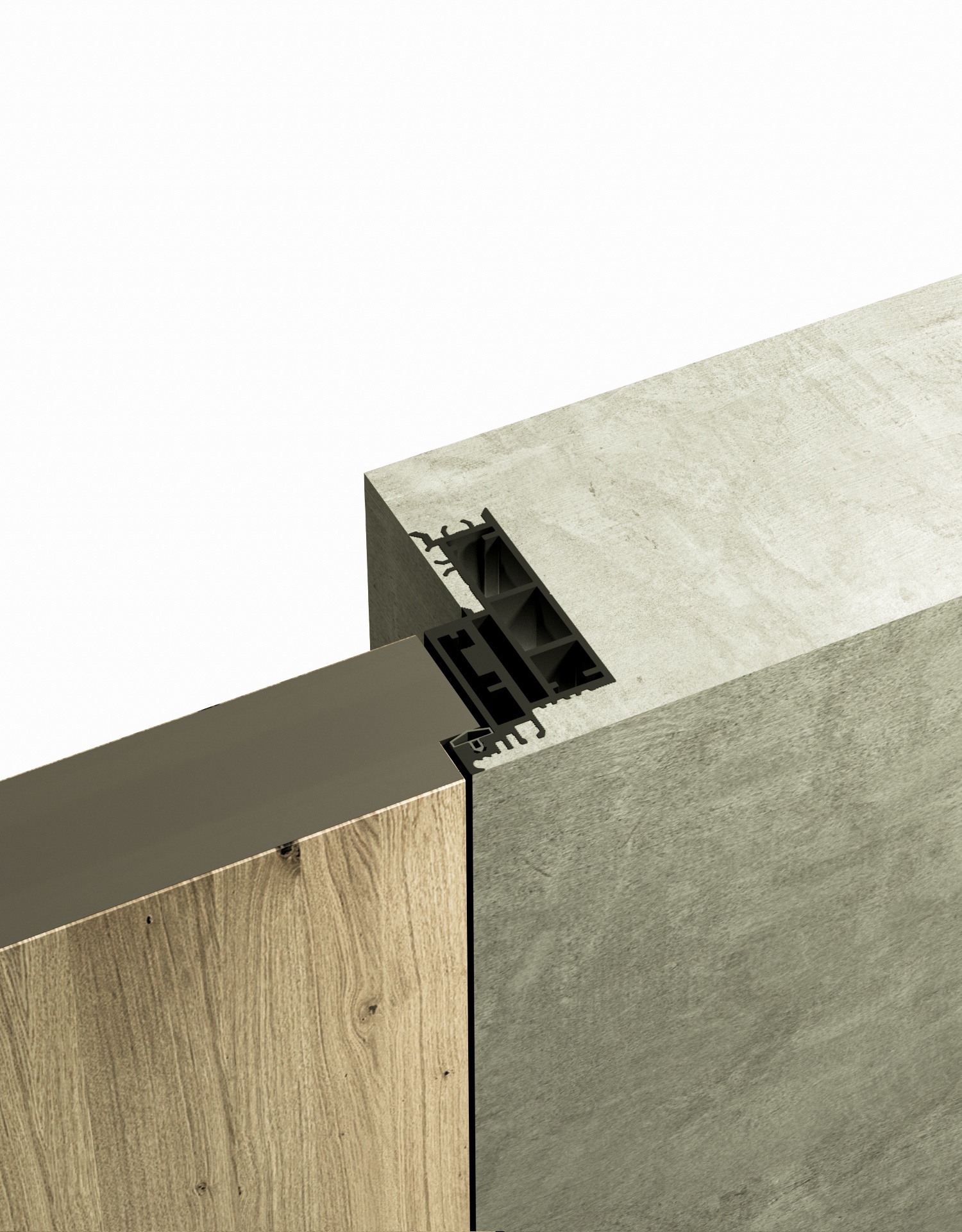

Dveře FORTIUS ve skryté zárubni je možné při zachování zalícování z pohledové strany otevírat ven nebo dovnitř.

SKRYTÉ ZÁRUBNĚ
DESIGNOVÝ A FUNKČNÍ PRVEK

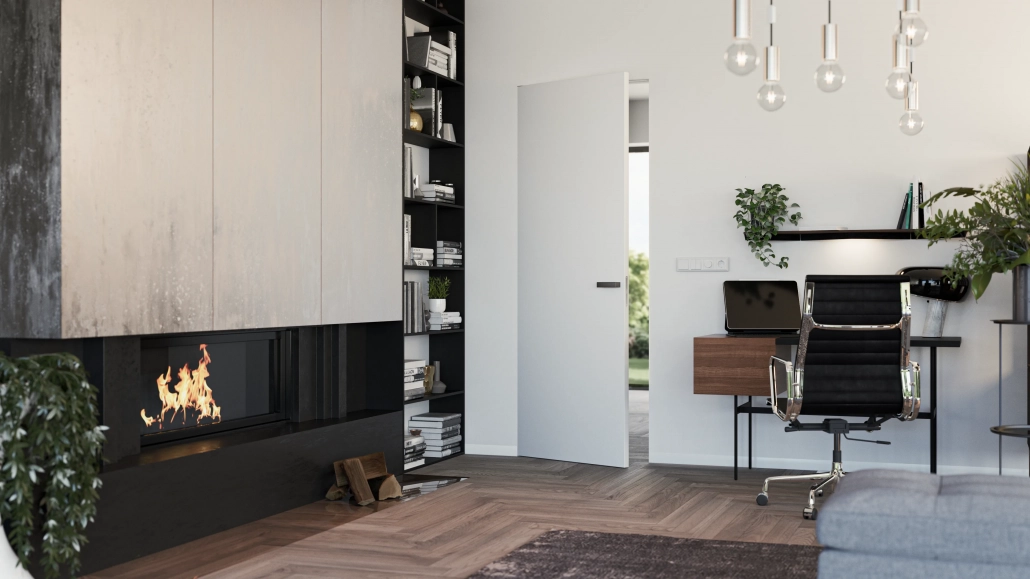

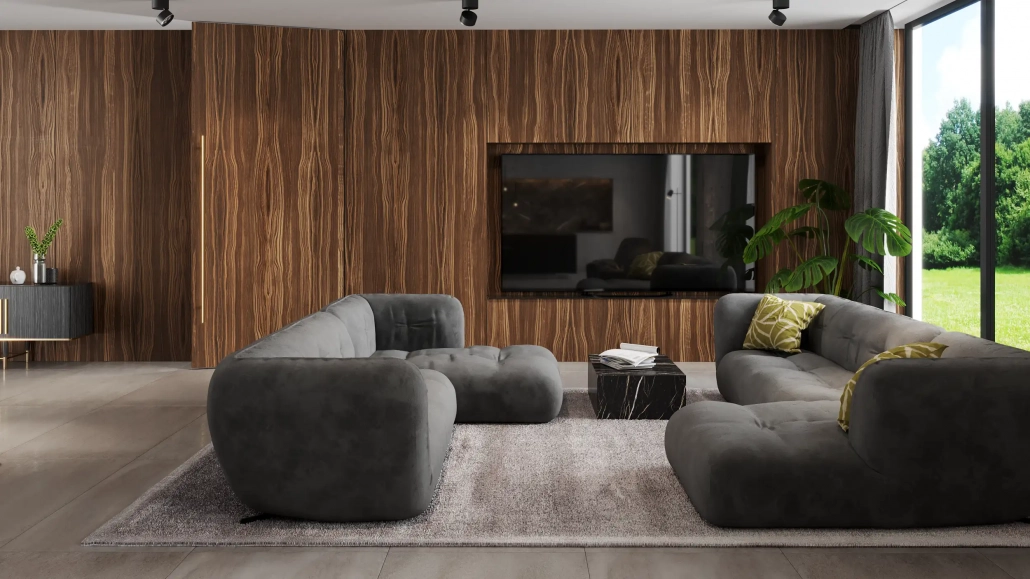

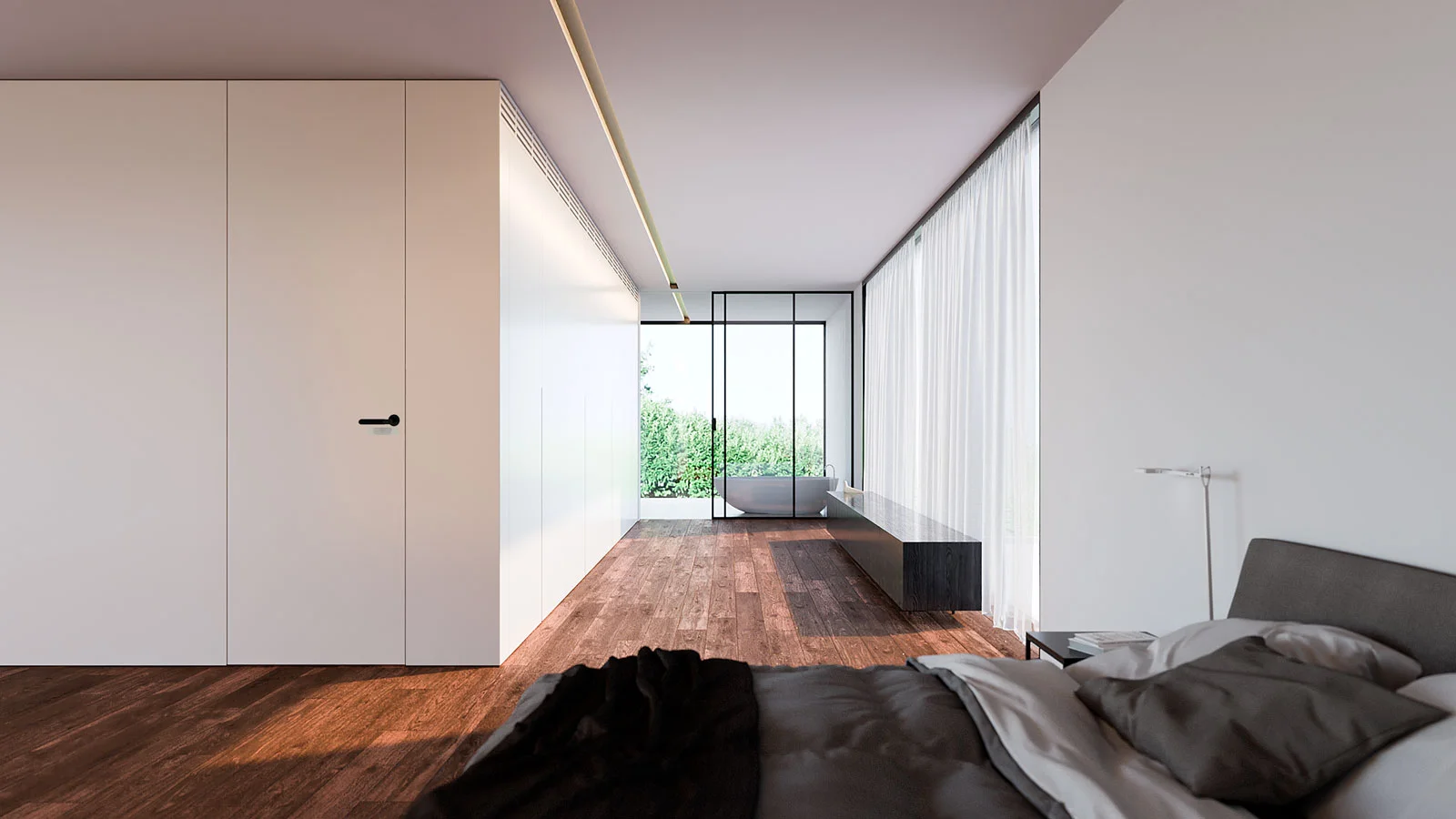

Skryté zárubně a dveře jsou dokonalým a funkčním prvkem moderních interiérů vyznávajících trend minimalismu a designové čistoty. Zárubně se skryjí ve zdi, dveře jsou v jedné rovině se stěnou a člověk má příležitost vychutnat si celkový soulad a estetiku interiéru.

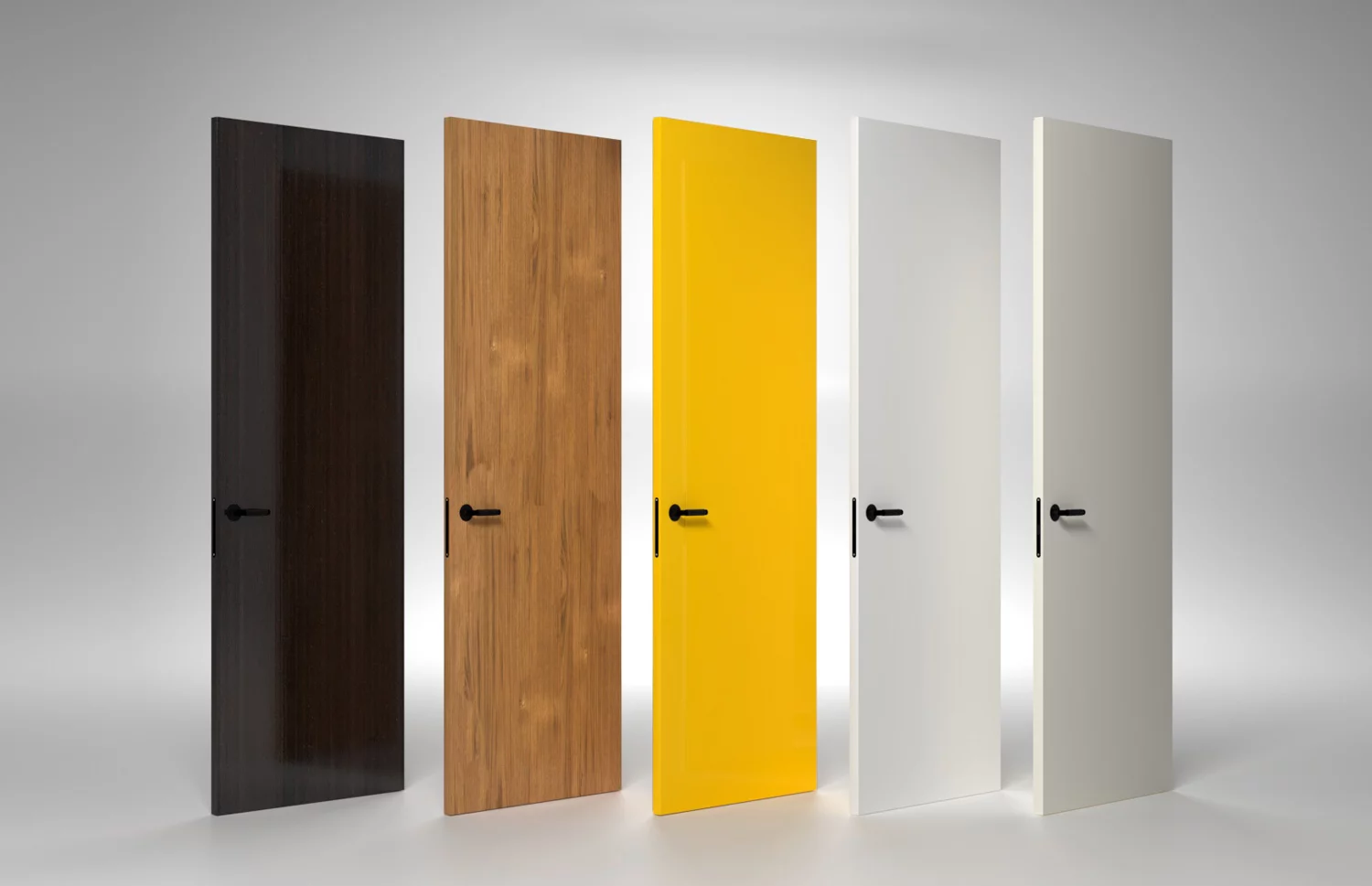

POVRCHOVÉ ÚPRAVY DVEŘÍ

Unikátní na konceptu Fortius 52 je jeho variabilita. Vždy navrhujeme optimální řešení z pohledu konstrukce dveří a profilu zárubní – řešíme nejen rozměry a provedení, i samotný povrch, který lze opatřit přírodní dýhou, zvýraznit barvou ze vzorníku RAL nebo naopak dekorovat ve stejném stylu, jaký má omítka.
Dostupnost dveří ve škále odstínů RAL A NCS, přírodních dýh, CPL i HPL laminátů. Příprava křídla pro tapetu, malbu, stěrku nebo obklad.

Dostupnost dveří ve škále odstínů RAL A NCS, přírodních dýh, CPL i HPL laminátů. Příprava křídla pro tapetu, malbu, stěrku nebo obklad.
Dveře FORTIUS ve skryté zárubni je možné při zachování zalícování z pohledové strany otevírat ven nebo dovnitř.

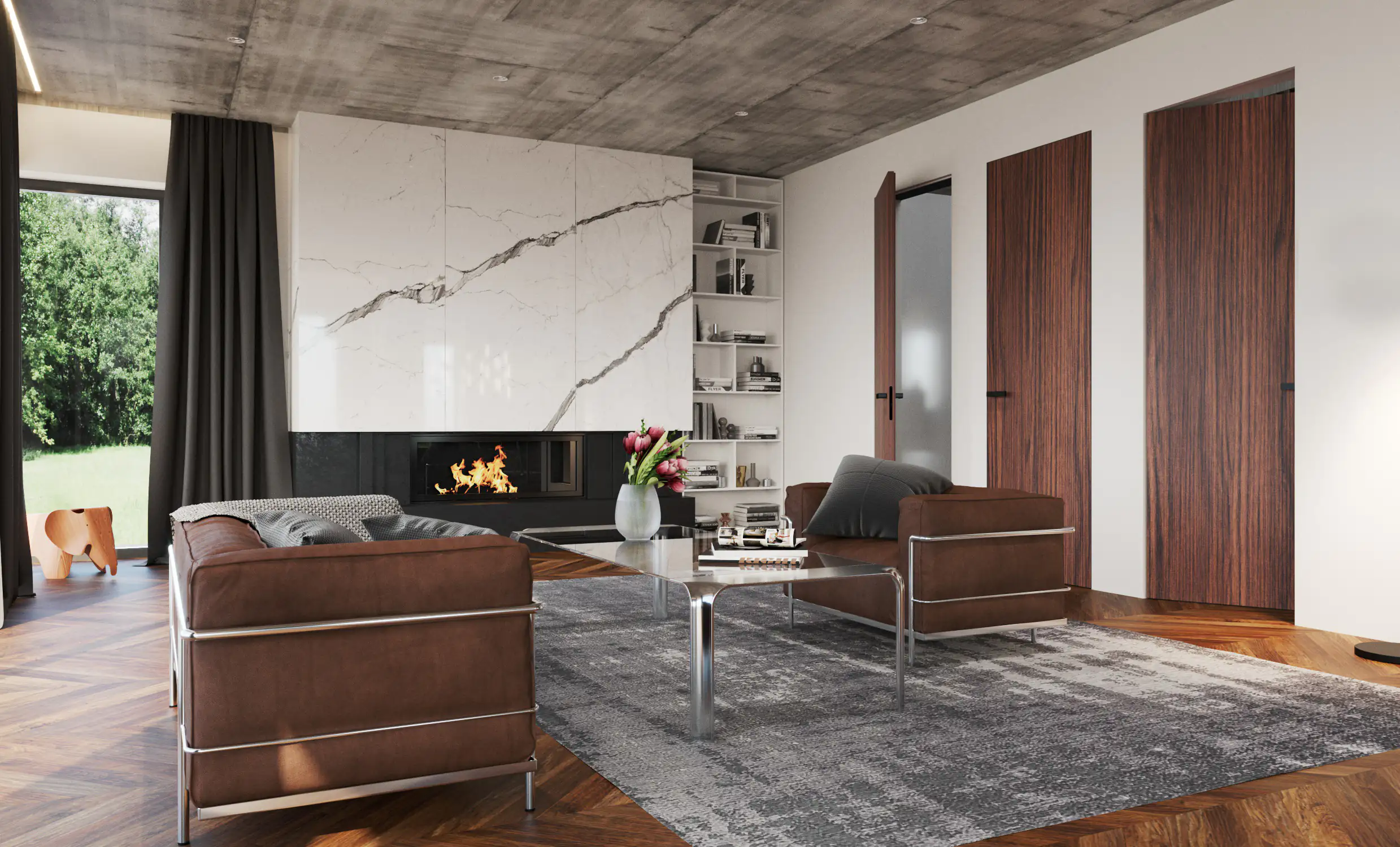

DOKONALÝ POHLED PŘI OTEVÍRÁNÍ DOVNITŘ I VEN

Dveře FORTIUS ve skryté zárubni je možné při zachování zalícování z pohledové strany otevírat ven nebo dovnitř.

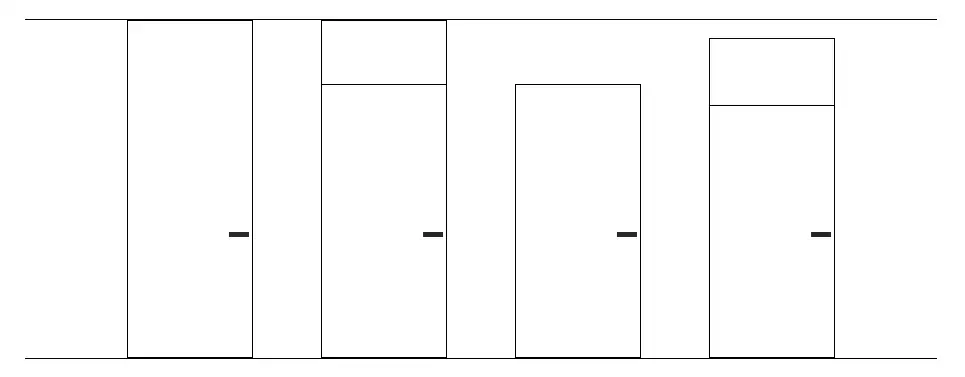

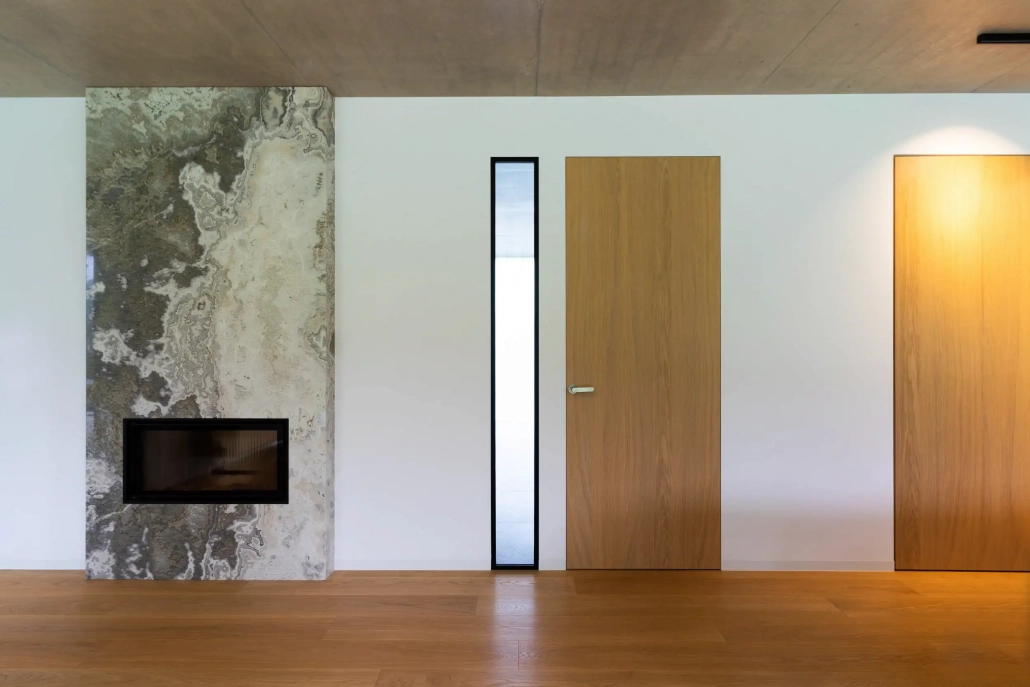

VARIANTY PROVEDENÍ SKRYTÉ ZÁRUBNĚ FORTIUS

Průchodová výška až 3500mm, tedy určitě až ke stropu ve většině běžných interiérů, s volitelným nadpražím, nadsvětlíkem nebo šikminou. Modelová řada dveří fortius dostupná v plné i prosklené variantě.

skryté zárubně s nadpražím i bez, s nadsvětlíkem a nadpražím nebo bez nadpraží, s šikminou.

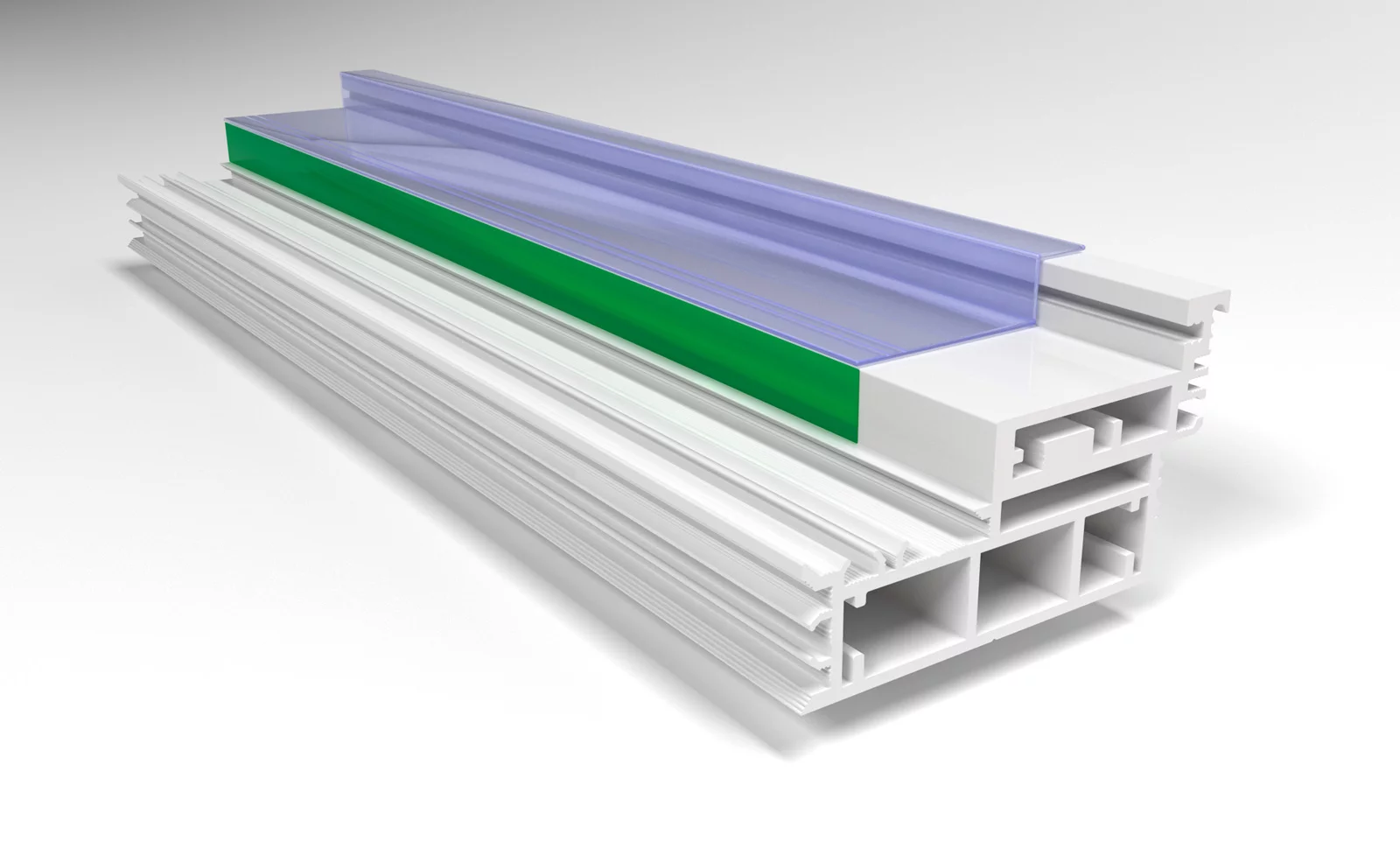

ochranný kryt skryté zárubně pro neviditelné dveře

OCHRANA SKRYTÉ ZÁRUBNĚ PŘI MONTÁŽI

Koncept Dorsis FORTIUS 52 je „domyšlený“ i z pohledu samotné instalace – nejen, že má hliníkový rám unikátní profil, usnadňující montáž, ale konstrukce je dodávaná smontovaná včetně ochranných prvků. Cílem je zajistit úsporu času a nákladů při montáži a zajistit, aby během finálních stavebních prací nedošlo k poškození či poškrábání zárubní.

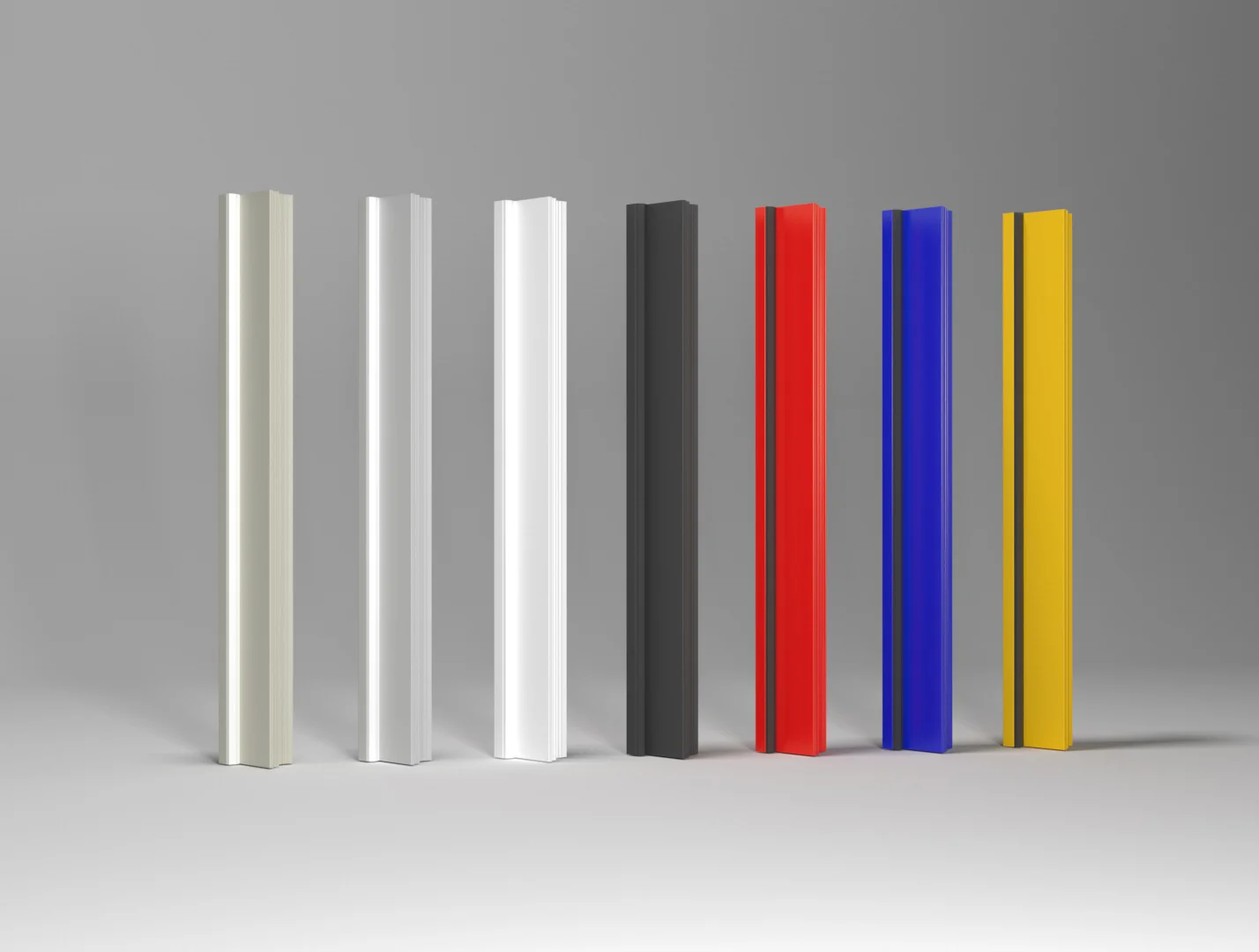

POVRCHOVÉ ÚPRAVY SKRYTÉ ZÁRUBNĚ FORTIUS

Zárubně vyrobené ze speciální hliníkové slitiny dokončujeme práškovým lakováním (komaxit) dle vzorníku RAL.

Povrchové úpravy skrytých zárubní
Akustické dveře do skryté zárubně FORTIUS 52

FORTIUS AKUSTIK

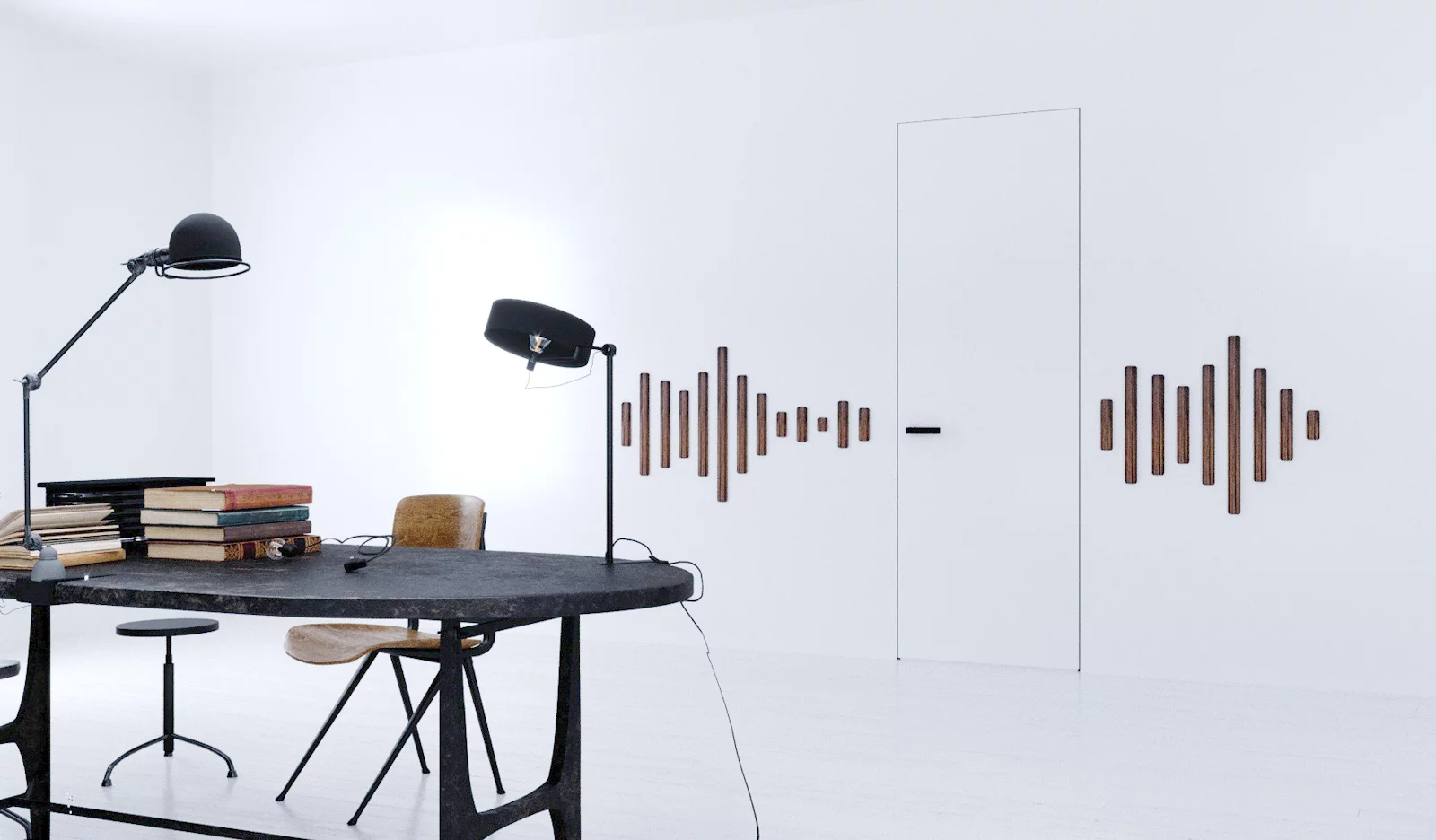

AKUSTICKÉ DVEŘE DO SKRYTÉ ZÁRUBNĚ

Některé místnosti v klidné zóně (například ložnice a dětské pokoje) vyžadují zvukovou izolaci od běžných denních prostor. Stejně tak u vybraných kanceláří nebo zasedacích prostor investoři ocení zvukové oddělení od běžného provozu kancelářské budovy

Dveře se skrytou zárubní Fortius Akustik dokážou díky automatické prahové liště a změněné vnitřní konstrukci (dutinková DTD výplň nebo protihluková deska) zajistit akustický útlum Rw 27 až 37dB, což znamená praktickou eliminaci běžného hluku.

Porovnání modelů skrytých zárubní DORSISLIBERO 40DURUS 45FORTIUS 52
výška průchodu:1970 a 2100 mmrozměr na míru do max 2400 mmrozměr na míru do max 3500 mm
šířka průchodu:600, 700, 800,
900 mm
rozměr na míru do
max 1000 mm
rozměr na míru do
max 1000 mm
povrch zárubněRAL 9003 – Bílá
bez úpravy
škála RALškála RAL
povrch dveříRAL 9003 – Bíláškála RAL, NCS DÝHA, CPL, příprava pro tapetu, malbu, stěrku.škála RAL, NCS DÝHA, CPL, příprava pro tapetu, malbu, stěrku nebo dřevěný i keramický obklad.
síla křídla40 mm45 mm52 mm
možnost příslušenstvípadací práh
magnetická zarážka
– padací práh
– magnetická zarážka
– výztuha dveřního křídla s možností rektifikace
– dveřní výplň homalight pro zvýšenou hlukovou izolaci
– větrací mřížka v RAL nebo eloxovaném povrchu
– dřevěná nebo hliníková větrací mřížka
– padací práh
– magnetická zarážka
– skrytý samozavírač
– příprava pro elektrický otevírač /např BEFO/
– příprava pro systém s kartovým zámkem nebo čtečkou
– možnost osazení panikového zámku
– výztuha dveřního křídla s možností rektifikace
– dveřní výplň homalight pro zvýšenou hlukovou izolaci
– větrací mřížka v RAL nebo eloxovaném povrchu
– dřevěná nebo hliníková větrací mřížka
možnost protipožární variantyneneano
možnost bezpečnostní variantyneneano
možnost akustické variantyneanoano

1
2
3
4
5
6
7
8

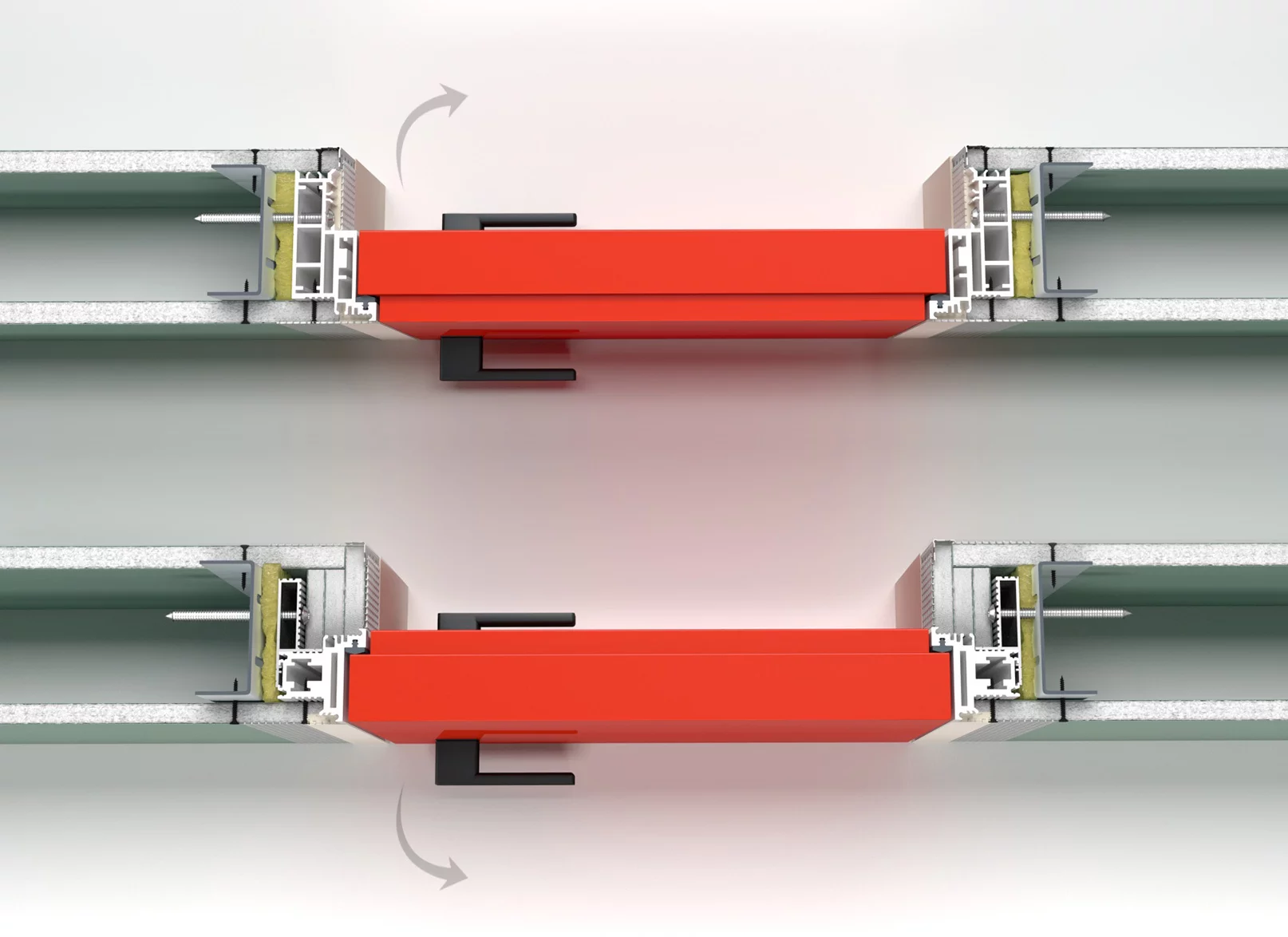

Řez skrytou zárubní FORTIUS sádrokarton
1

Dveřní křídlo

2

UA PROFIL

3

PU PĚNA

4

Tmel superflot / Ardex

5

TURBO ŠROUB

6

SDK DESKA

7

Otevíraní pravé / dovnitř

8

Otevíraní pravé / ven

SDK OPLÁŠTĚNÍ FORTIUS 52

Varianta otevírání dovnitř / ven

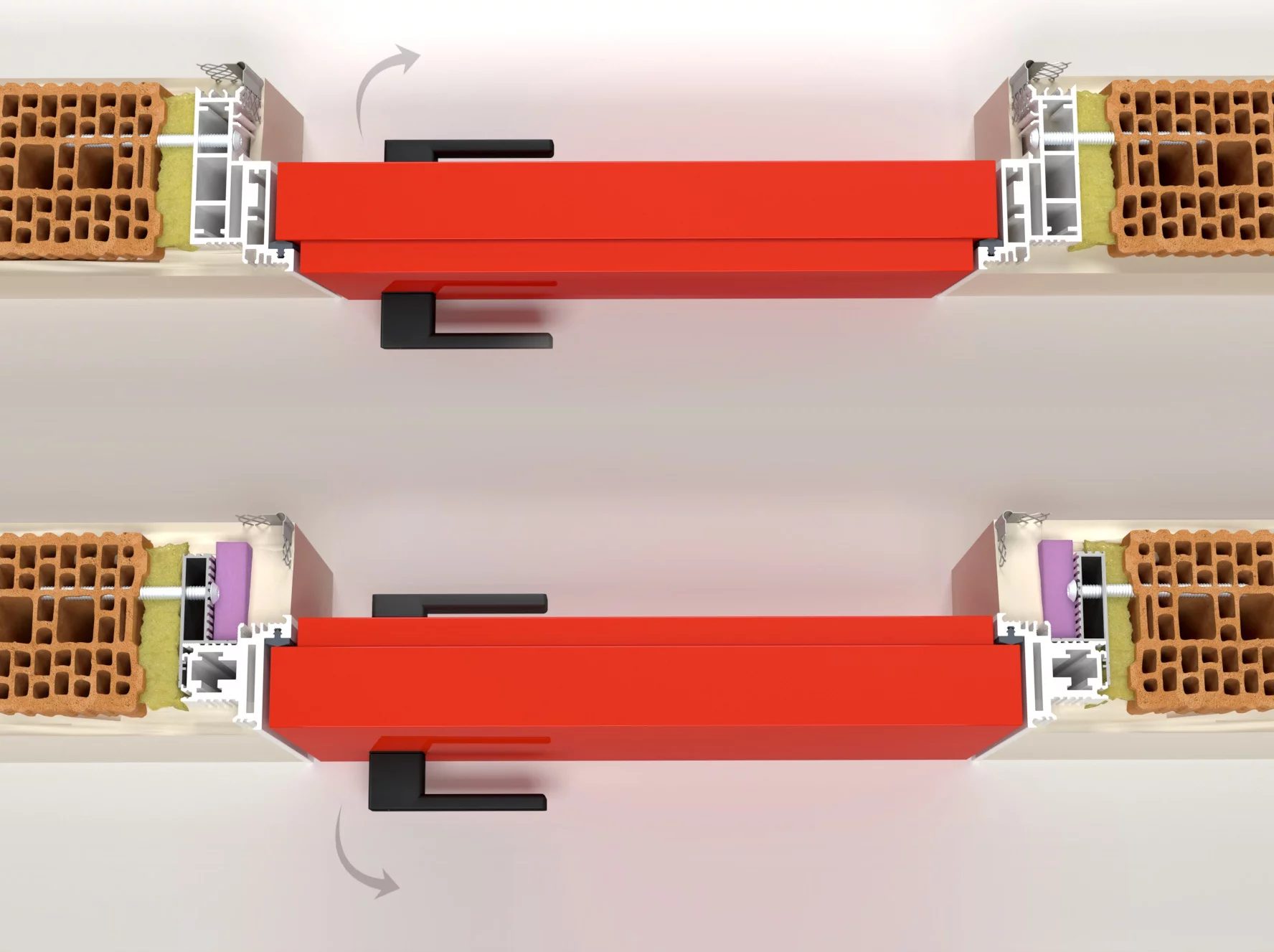

PO ZAOMÍTÁNÍ FORTIUS 52

Varianta otevírání dovnitř / ven

1
2
3
4
5
6
7
8
1

Dveřní křídlo

2

PU PĚNA

3

TURBO ŠROUB

4

Sádrová omítka

5

Otevíraní pravé / dovnitř

6

Otevíraní pravé / ven

7

KOTEVNÍ PROFIL

8
XPS – extrudovaný polystyren
pevnost v tlaku při 10% stlačení 300 kPa

Příslušenství ke dveřím a skrytým zárubním

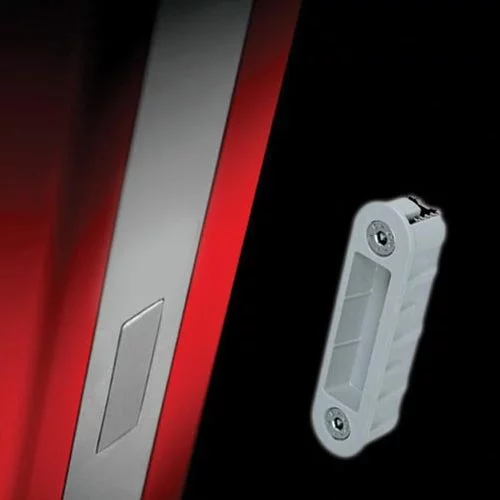

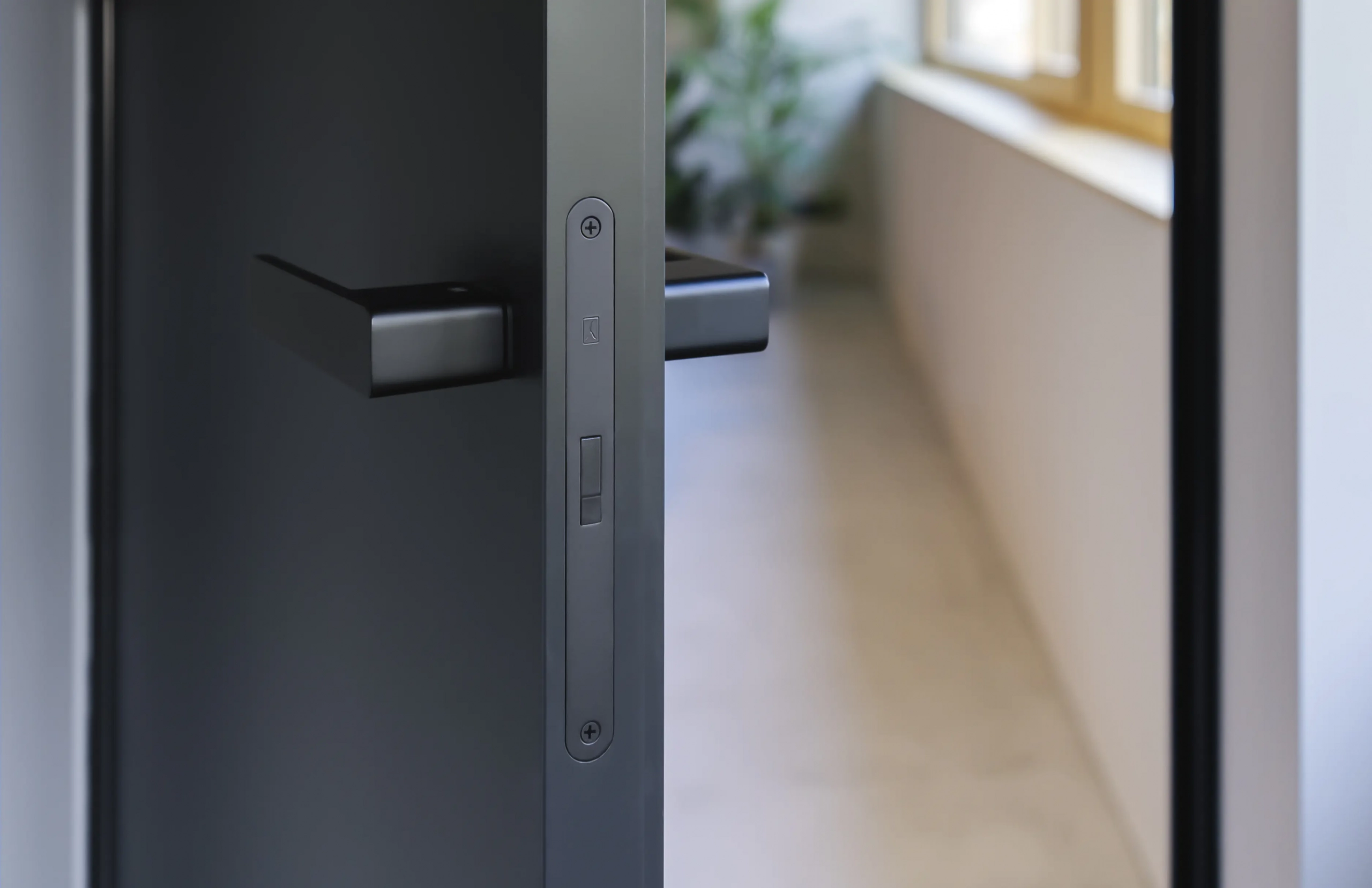

MAGNETICKÝ ZÁMEK A PROTIPLECH
– pohodlný, tichý chod magnetického zámku
– varianta pro obyčejný klíč, wc západku a FAB
– nastavitelný protiplech pro možnost rektifikace

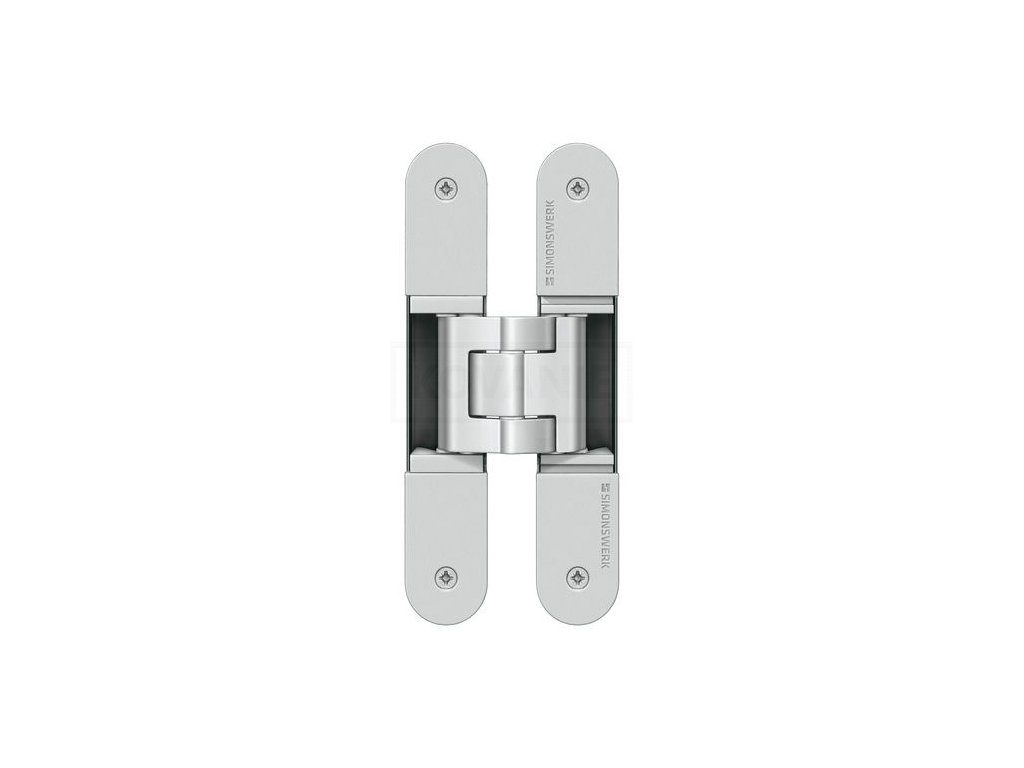

SKRYTÉ PANTY 3D
– možnost seřízení pantů ve 3 osách
– univerzální provedení pro levé i pravé dveře
– nosnost 60kg/2 panty, 80kg/3 panty
– viditelná část pantů a krytky v povrchové úpravě bílá, černá nebo matný nikl
– úhel otevření křídla 180°

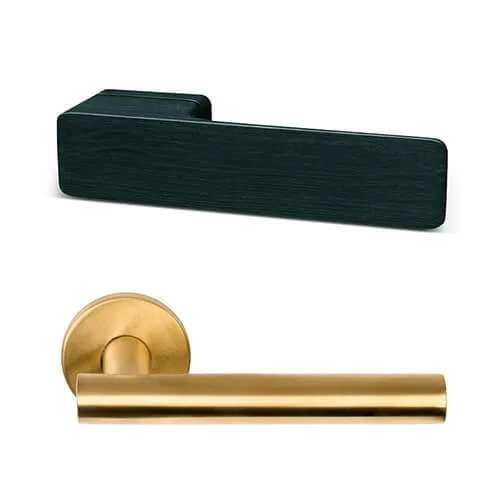

Kliky pro skryté zárubně Formani, MaT

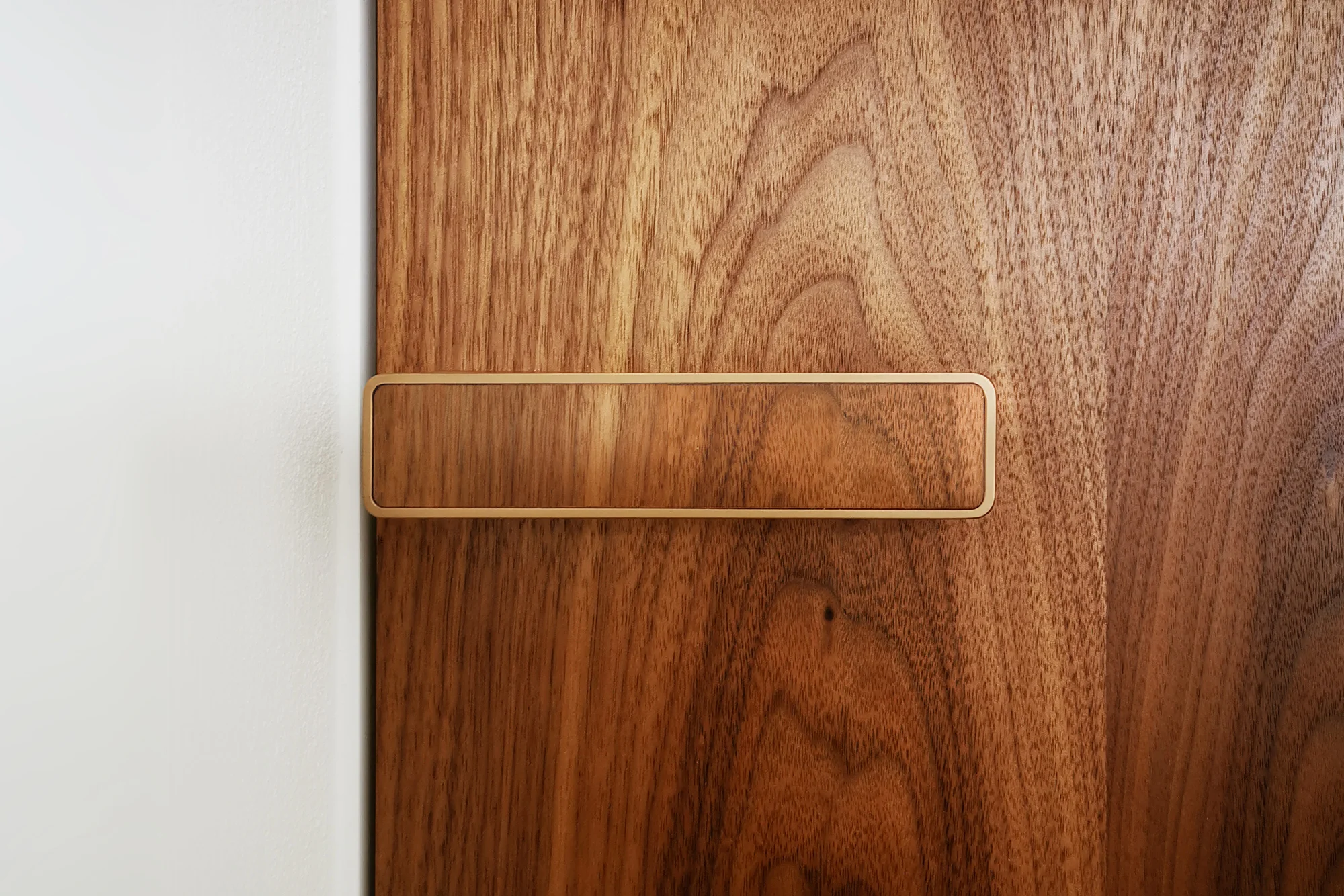

DESIGNOVÉ DVEŘNÍ KLIKY
– možnost jednotného vzhledu s křídlem
– originální design klik firem M&T, Griffwerk, Formani
– výběr z několika druhů povrchové úpravy
– možnost řešení bez spodní rozety

TĚSNĚNÍ SKRYTÉ ZÁRUBNĚ
– zvyšuje komfort zvukové a tepelné izolace
– snadná instalace těsnění do drážky v zárubni
– dostupné barvy bílá, šedá, černá

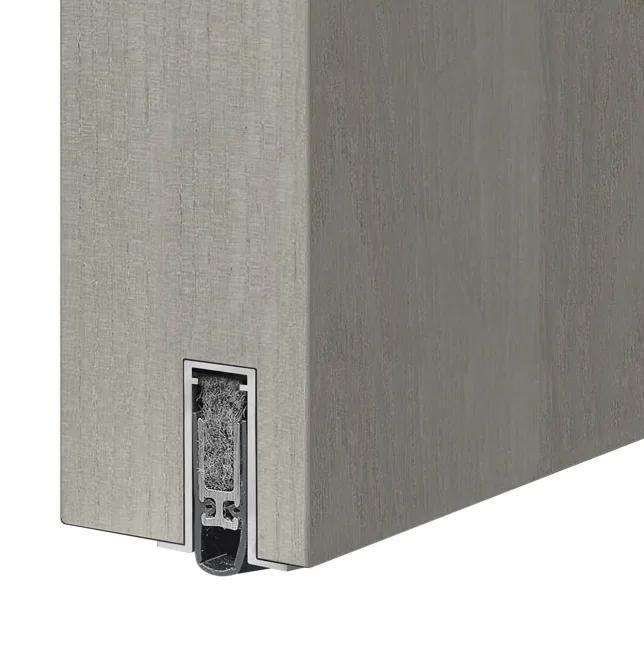

VÝSUVNÝ PADACÍ PRÁH DVEŘNÍHO KŘÍDLA
– zvyšuje komfort zvukové a tepelné izolace
– rozsah dotěsnění spáry pod křídlem 5-18mm
– aktivuje se až v poloze zavřeného křídla
– nenarušuje design křídla, integrován ve spodní hraně

SKRYTÝ SAMOZAVÍRAČ DVEŘNÍHO KŘÍDLA
– komfortní zavírání křídla do zárubně
– pohodlný, tichý chod samozavírače
– nenarušený design kompletu dveří a zárubně

OSTATNÍ PŘÍSLUŠENSTVÍ A DOPLŇKY DVEŘÍ A SKRYTÝCH ZÁRUBNÍ
– příprava pro elektrický otevírač /např BEFO/
– příprava pro systém s kartovým zámkem nebo čtečkou
– možnost osazení panikového zámku
– výztuha dveřního křídla s možností rektifikace
– dveřní výplň homalight pro zvýšenou hlukovou izolaci
– větrací mřížka v RAL nebo eloxovaném povrchu
– dřevěná nebo hliníková větrací mřížka

JMENOVITÝ ROZMĚR DOPORUČENÝ ROZMĚR
STAVEBNÍHO OTVORU
VNĚJŠÍ ROZMĚR
ZÁRUBNĚ
šířka / výška šířka+120 / výška+60 šířka+98 / výška+49
820 / 2160 798 / 2149
 920 / 2360 898 / 2349
1020 / 2760 998 / 2749

minimální tloušťka příčky 100 mm uvedené rozměry v mm
