Protipožární dveře se
skrytou zárubní

FORTIUS EI30

FORTIUS EI 30 – CERTIFIKOVANÝ PROTIPOŽÁRNÍ SYSTÉM DVEŘÍ SE SKRYTOU ZÁRUBNÍ

lze osadit kartové zámky pro hotelové budovy

Pro jmenovitou výšku průchodu do 2 600 mm

Univerzální pro sádrokarton i zdivo

Dostupné s akustickým útlumem 33 dB.

STANDARDNĚ S POŽÁRNÍM ZÁMKEM

POPTÁVKOVÝ FORMULÁŘ

Nejjednodušší cesta pro nezávaznou cenovou nabídku na Vaše nové protipožární dveře se skrytou zárubní.

PROTIPOŽÁRNÍ SKRYTÉ ZÁRUBNĚ CERTIFIKOVANÉ PRO ČR a SR

protipožární dveře se skrytou zárubní s odolností EI/EW 30 DP3-C

Firma Dorsis nabízí bezpečnostní a protipožární systém dveří se skrytou zárubní. Bezpečnostní dveře jsou dostupné i s protipožární odolností a akustickým útlumem až 37 dB. Výška průchodu může být do 2600 mm se zárubní univerzální pro zdivo i SDK příčky, a s otevíráním dveřního křídla dovnitř i ven z chráněného prostoru. Bezpečnostní dveře mají šestibodové uzamykání a na pantové straně je zárubeň osazena jistícími trny, které zamezují vysazení křídla. Bezpečnostní i protipožární skrytá zárubeň je ukotvena pomocí turbo šroubů přes kovový příložník upevněný k rámu zárubně, spára kolem zárubně je utěsněna PUR pěnou. Protipožární dveře jsou certifikovány pro ČR a SR s požární odolností 30 min. Všechny bezpečnostní úpravy jsou oku skryty a dveře stále naplňují svou podstatu – dveře jako designový doplněk interiéru.

  1. ZÁMEK A PROTIPLECH

    standard:
    – jednobodový požární zámek s ocelovou střelkou, rozteč 90mm
    – protiplech EA 324
    volitelné:
    – tříbodový hákový zámek, rozteč 72mm (u výšky dveří nad 2600 mm nutno použít vždy)
    – elektromech. zámek EL 560, 566, rozteč 72mm
    – panikový zámek BMH 1013, rozteč 72mm
    – kartový zámek Wingcard
    – elektrický otevírač Effeff 118F

  2. SKRYTÉ 3D PANTY

    standard:
    Anselmi 506 v počtu min. 4ks ks dle jmenovité výšky

  3. SKRYTÝ SAMOZAVÍRAČ

    volitelné:
    samozavírač bez aretace instalovaný do dveřního křídla i zárubně

  4. ROZPOJITELNÁ KABELOVÁ PRŮCHODKA

    volitelné:
    průchodka vždy při použití zámku EL 560, 566, součástí průchodky je kabeláž

  5. PADACÍ PRÁH

    volitelné:
    výsuvný práh PLANET, vždy při použití dveří s protihlukovou odolností

  6. DOPLŇKY

    volitelné:
    kukátko
    okopový plech
    invalidní madlo

1
2
3
4
5
1

ZÁMEK A PROTIPLECH

2

SKRYTÉ 3D PANTY

3

SKRYTÝ SAMOZAVÍRAČ

4

ROZPOJITELNÁ KABELOVÁ PRŮCHODKA

5

PADACÍ PRÁH

  • univerzální profil pro zdivo i SDK příčky s otevíráním dovnitř i ven

  • v případě varianty do SDK příčky je nutná koordinace s požadavky protipožární konstrukce s min.odolností 60 min.
    a pouze s dvojitým opláštěním SDK konstrukce

  • dveře je možno vyrobit v odstínu RAL, dýhované, CPL i HPL laminátu; individuálně jsou možné i barevné
    varianty (jednoho typu materiálu) na vnější/vnitřní straně křídla

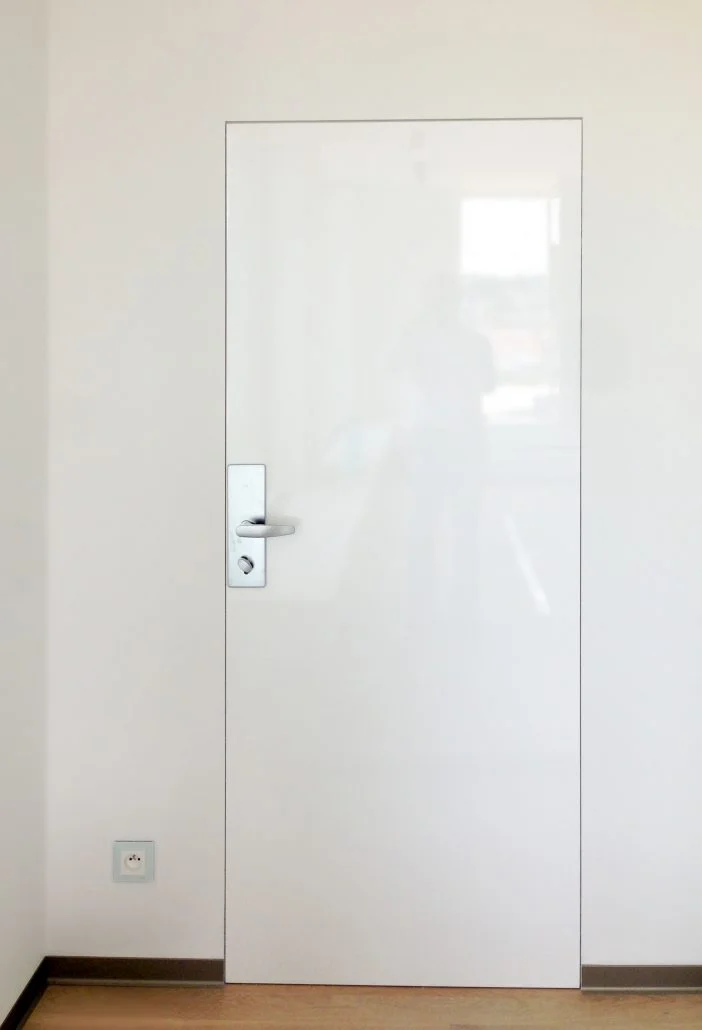

  • lze osadit kartové zámky pro hotelové a administrativní budovy

  • možné i v provedení s protihlukovou odolností do Rw 33 dB

  • protipožární skrytá zárubeň je ukotvena pomocí turbo šroubů přes celoobvodovou kotvu, spára kolem
    zárubně je utěsněna protipožární PUR pěnou

  • v případě SDK příčky je nutné veškeré spáry vytmelit PROMATMELEM

  • v úpravě s panikovým zámkem lze použít dle požadavku normu EN 179

jednobodový požární zámek s ocelovou střelkou

skryté 3D panty Anselmi 506

rozpojitelná kabelová průchodka

  • mezirozměry šířky 600-900 mm u dveří a skrytých zárubní bez příplatku,
    pro šířky 901-1050 mm dle individuální kalkulace

  • mezirozměry výšky 1970-2600 mm u dveří a skrytých zárubní bez příplatku

  • dveře otevírané VEN ze zóny s potenciálním nebezpečím vzniku požáru jsou
    dostupné až do výšky 2900 mm; a to dle individuální kalkulace s prodlouženým
    termínem dodání

  • u dveří s otevíráním DOVNITŘ je nutné vytvořit ve špaletě odsazení 13 mm
    z důvodu výhradního použití zámku s klasickou (nemagnetickou) střelkou

Příslušenství ke dveřím a skrytým protipožárním zárubním FORTIUS EI 30

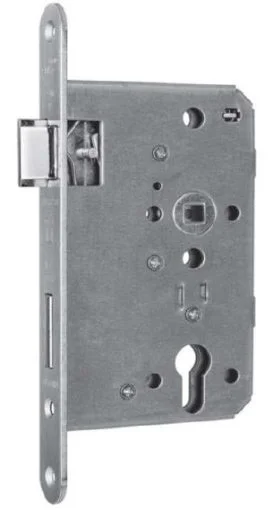

JEDNOBODOVÝ POŽÁRNÍ ZÁMEK

– s ocelovou střelkou i závorou
– univerzální pro pravé i levé dveře
– pro požární dveře vždy v provedení FAB
– možnost použití vícebodového, kartového i panikového zámku (seznam variant na vyžádání)

SKRYTÉ PANTY 3D
– možnost seřízení pantů ve 3 osách
– univerzální provedení pro levé i pravé dveře
– viditelná část pantů a krytky v povrchové úpravě bílá, černá nebo matný nikl
– úhel otevření křídla 180°

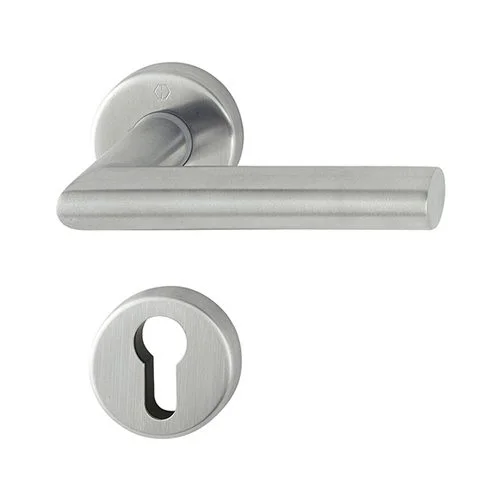

PROTIPOŽÁRNÍ DVEŘNÍ KOVÁNÍ
– možnost jednotného vzhledu s křídlem
– originální design klik firem M&T, Griffwerk, Formani
– výběr z několika druhů povrchové úpravy
– možnost řešení bez spodní rozety

– Bezpečnostní kliky jsou podloženy certifikátem bezpečnosti  ve třídě 3 a 4

Bezpečnostní kliky se vyznačují vysokou odolností proti mechanickému poškození

TĚSNĚNÍ SKRYTÉ ZÁRUBNĚ
– zvyšuje komfort zvukové a tepelné izolace
– snadná instalace těsnění do drážky v zárubni
– dostupné barvy bílá, šedá, černá

VÝSUVNÝ PADACÍ PRÁH DVEŘNÍHO KŘÍDLA
– zvyšuje komfort zvukové a tepelné izolace
– rozsah dotěsnění spáry pod křídlem 7-18mm
– aktivuje se až v poloze zavřeného křídla
– nenarušuje design křídla, integrován ve spodní hraně

SKRYTÝ SAMOZAVÍRAČ DVEŘNÍHO KŘÍDLA
– komfortní zavírání křídla do zárubně
– pohodlný, tichý chod samozavírače
– nenarušený design kompletu dveří a zárubně

POVRCHOVÁ ÚPRAVA A ROZMĚRY DVEŘÍ
– volba ze škály odstínů dle RAL, přírodních dýh, laminátů CPL i HPL
– mezirozměry dveřních křídel bez příplatku

POVRCHOVÁ ÚPRAVA A ROZMĚRY SKRYTÝCH ZÁRUBNÍ
– možnost škály barev dle vzorníku RAL

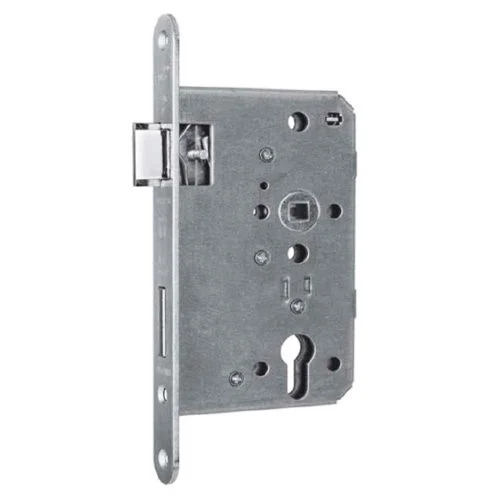

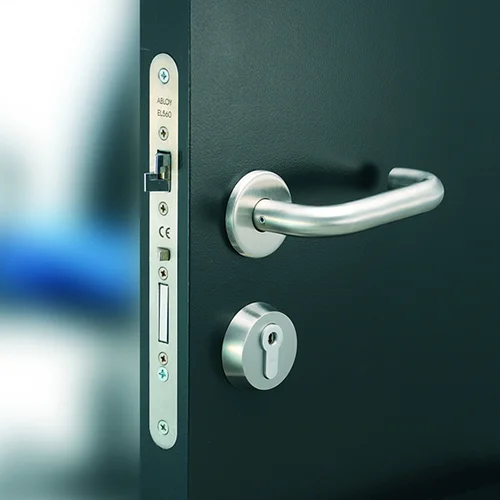

ELEKTROMECHANICKÝ SAMOZAMYKACÍ ZÁMEK EL 560

– Pro vnitřní i venkovní plné dveře.

– Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.

– Dělený čtyřhran kliky – možnost volitelné funkce vnitřní a vnější kliky.

– Určen pro vstupní, únikové, požární i průchodové dveře – volitelná funkce zámku, viz. “Možnosti nastavení zámku”.

– Lze použít do požárně odolných dveří – režim “fail-safe” – zámek je bez napájení oboustranně prostupný.

Skrytá zárubeň FORTIUS 52 otevíravá dovnitř – ven SDK

Skrytá zárubeň FORTIUS 52 otevíravá dovnitř – ven ZDIVO
